Bunu Okumadan Satın Almayın: Yixin Diyot Kılavuzu

İsmin arkasındaki ayrıntıları kontrol edene kadar bir diyot cihazı basit bir satın alma gibi görünebilir. "Yixin diyot" epilasyon lazerini, lazer modülünü veya diyot bazlı başka bir ürünü ifade edebilir. Tek başına isim bana tam modeli, çıktıyı, güvenlik seviyesini veya servis desteğini söylemiyor. Bu nedenle aşağıdaki hususları doğrulamadan sipariş vermezdim. Tam ürün modelini kontrol edin Bir tedarikçi, farklı özelliklere sahip birden fazla ürün için aynı marka adını kullanabilir. Şunları isteyeceğim: - Tam model numarası - Ürün tipi ve kullanım amacı - Dalga boyu veya çalışma aralığı - Çıkış gücü veya enerji aralığı - İlgiliyse darbe genişliği ve tekrarlama oranı - Soğutma yöntemi - Giriş voltajı ve fiş tipi - Ürün boyutları ve ağırlığı - Kullanım kılavuzu Bir epilasyon diyot lazeri ve küçük bir diyot modülü aynı satın alma kriterlerine sahip değildir. Satıcı yalnızca bir ürün adı ve birkaç pazarlama ifadesi verirse, fiyatları karşılaştırmadan önce tam bir teknik sayfa isterim. Teknik özellikleri kullanımımla eşleştirin Doğru diyot, gerçekleştirmesi gereken işe bağlıdır. Profesyonel bir epilasyon cihazı için dalga boyunu, nokta boyutunu, akıcılık aralığını, nabız ayarlarını, soğutma sistemini, başlık tasarımını ve tedavi kılavuzunu gözden geçiririm. Bu ayrıntılar cihazın nasıl kullanılacağını ve hangi düzeyde eğitime ihtiyaç duyulabileceğini etkiler. Endüstriyel bir diyot modülü için optik çıkış, ışın şekli, çalışma sıcaklığı, konektör tipi, kararlılık, ısı kontrolü ve entegrasyon gereksinimlerine odaklanacağım. Örneğin, bir optik sistemin içindeki diyotu değiştiren bir tamir teknisyeni, yalnızca watt değerine göre bir parça seçemez. Konektörün, paket boyutunun, dalga boyunun ve termal tasarımın da eşleşmesi gerekir. Benzer görünüme sahip bir parça orijinal ekipmanda güvenli bir şekilde çalışmayabilir. Test ve güvenlik belgelerini isteyin Bir ürün fotoğrafını kalite kanıtı olarak kabul etmem. Ürüne ve hedeflenen pazara uygun belgeler talep ediyorum, örneğin: - Fabrika test kayıtları - Elektrik güvenlik bilgileri - Lazer sınıflandırma ayrıntıları - Kullanıcı ve bakım kılavuzları - Hedef ülke için uyumluluk belgeleri - Garanti koşulları - Servis ve yedek parça bilgileri Belgeler, satılan ürünle aynı model numarasını göstermelidir. Başka bir modele ait sertifika, almayı düşündüğüm ürünün performansını teyit etmiyor. Birim için hangi belgelerin geçerli olduğunu açıklayamayan bir satıcı, ticari alıcıları desteklemeye hazır olmayabilir. Soğutma sistemini inceleyin Isı, diyot performansını ve servis ömrünü etkiler. Bir cihaz hava soğutmalı, su soğutmalı, temaslı soğutmalı veya kombine bir sistem kullanabilir. Her tasarımın farklı bakıma ihtiyacı vardır. Ürün su soğutması kullanıyorsa tank kapasitesi, önerilen soğutma sıvısı, filtre bakımı, sızıntı koruması ve alarm fonksiyonları hakkında sorular sorardım. Hava soğutması kullanıyorsa hava akışını, fan erişimini ve makinenin etrafında gereken alanı kontrol ederim. Büyük bir cihazı dar bir odaya yerleştiren bir klinik, ısı oluşumuyla ve sınırlı temizlik erişimiyle karşı karşıya kalabilir. Cihaz, kısa bir tanıtım sırasında uygun görünebilir ancak düzenli kullanımda yönetimi zorlaşır. Yalnızca ürünü değil, satıcıyı da kontrol edin Açık bir ticari kimlik, hizmet adresi, satış iletişim kişisi ve yazılı satış sonrası süreç arardım. Ayrıca şunu da soracağım: - Teknik desteği kim sağlıyor? - Onarımlar nerede tamamlandı? - Garanti ne kadardır? - Hangi kısımlar kapsanmaktadır? - Garanti talebi sırasında nakliyeyi kim ödüyor? - Sarf malzemelerinin temini kolay mı? - Satıcı uzaktan kurulum kılavuzu sağlayabilir mi? Hasarlı bir el aletinin, güç kaynağının veya soğutma parçasının sınırların ötesine taşınması gerekiyorsa, düşük bir satın alma fiyatı düşük kalmayabilir. Ödeme yapmadan önce ürün sayfalarını, fiyat tekliflerini, teknik özellikleri ve garanti mesajlarını kaydederdim. Yazılı kayıtlar sunulanla gelenin karşılaştırılmasını kolaylaştırır. Yerel kullanım gerekliliklerini kontrol edin Lazer ve elektrikli ürünler, yerel kurallara, işyeri gereksinimlerine, ithalat denetimlerine veya operatör eğitim standartlarına tabi olabilir. Gereksinimler ülkeye ve ürün kategorisine göre değişir. Kuralları ilgili yerel otorite, kalifiye güvenlik uzmanı veya sektör kurumuyla teyit ederim. Bir ülkede kabul edilen bir belgenin başka bir ülkede geçerli olduğunu varsaymam. Bir klinik için koruyucu gözlükleri, uyarı etiketlerini, tedavi odasına erişimi, acil durum prosedürlerini ve personel eğitimini de gözden geçiririm. Bunlar isteğe bağlı aksesuarlar değil, güvenli çalışmanın bir parçasıdır. Toplam sahip olma maliyetini karşılaştırın Satın alma fiyatı kararın yalnızca bir kısmını oluşturur. Karşılaştırmam şunları içerecektir: - Nakliye ve ithalat ücretleri - Kurulum - Eğitim - Yedek el aletleri veya modüller - Soğutma sistemi bakımı - Kalibrasyon veya inceleme - Garantili nakliye - Yerel servis erişimi - Beklenen aksama süresi Bu rakamları basit bir tabloya yerleştirir ve ürünü kullanmayı beklediğim süre boyunca tam maliyeti karşılaştırırım. Bu bana iki manşet fiyatını karşılaştırmaktan daha iyi bir görüş sağlıyor. Küçük bir doğrulama süreci kullanın Daha büyük bir sipariş vermeden önce şu adımları uygularım: 1. Tam modeli onaylayın. 2. Teknik ve güvenlik belgelerini isteyin. 3. Tüm maliyetlerin listelendiği yazılı bir fiyat teklifi isteyin. 4. Satıcının iş ayrıntılarını ve destek sürecini kontrol edin. 5. Yerel kullanım gerekliliklerini gözden geçirin. 6. Mümkünse bir üniteyi test edin veya profesyonel bir tanıtım talep edin. 7. Teslim edilen ürünü sipariş dokümanlarıyla karşılaştırınız. Model, özellikler, teslimat koşulları, garanti ve servis koşulları açıkça yazılıncaya kadar depozito ödemem. Yixin diyot belirli bir uygulamaya uygun olabilir ancak marka adı ürün doğrulamanın yerini alamaz. En güvenli satın alma kararı, tam modeli kullanım amacına göre eşleştirmek, destekleyici belgeleri kontrol etmek ve teslimat sonrası servis planlamasını yapmaktır. Satıcı net yanıtlardan kaçınırsa, satın almayı duraklatır ve başka bir tedarikçiyi karşılaştırırım.

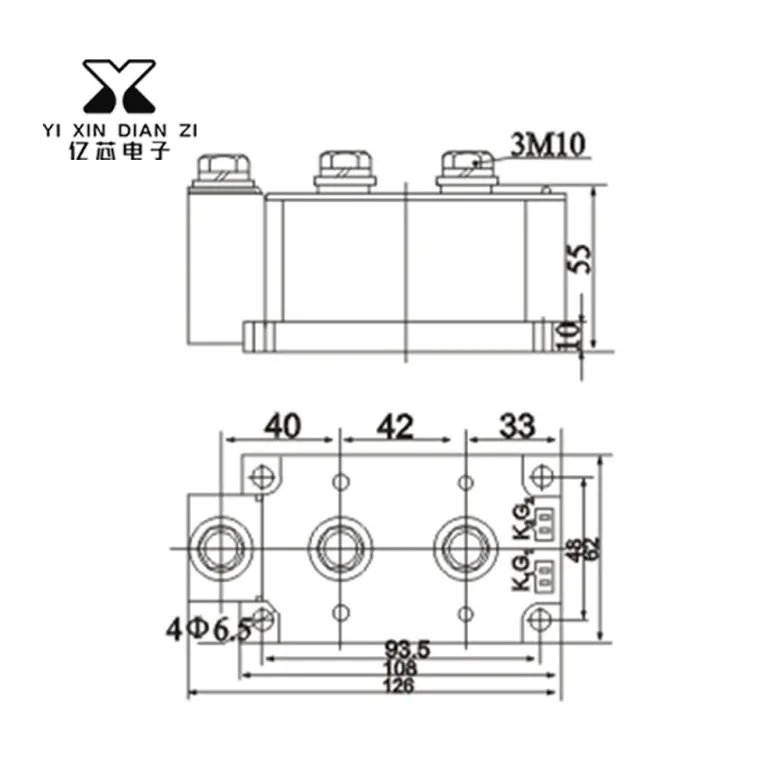

Yixin diyot satın almak, devre ısı, yük veya voltaj yükselmeleri nedeniyle arızalanana kadar basit görünebilir. Bir parça, orijinaliyle aynı kaplama alanına sığabilir ve eğer akım değeri, ters voltajı veya anahtarlama hızı uygulamayla eşleşmezse yine de düşük performans gösterebilir. Yalnızca paket boyutuna veya fiyata göre bir diyot seçmiyorum. Elektrik verilerini, çalışma koşullarını, üretim ihtiyaçlarını, tedarikçi bilgilerini birlikte kontrol ediyorum. Bu yaklaşım yanlış parça alımlarının azaltılmasına yardımcı olur ve devreye daha iyi bir kararlı çalışma şansı verir. ## Yixin diyot modelinin tam olduğunu doğrulayın "Yixin diyot", farklı ürün gruplarına veya tedarikçilere atıfta bulunabilir. Model numarası tek başına marka adından daha önemlidir. Tam parça numarasını isteyin ve eşleşen veri sayfasını kontrol edin. Koddaki küçük bir değişiklik farklı bir şeyi gösterebilir: - Diyot tipi - Ters voltaj değeri - İleri akım değeri - Paket - Pim düzeni - Anahtarlama hızı - Sıcaklık aralığı Mevcut bir diyotu değiştiriyorsam, gövde üzerinde yazılı olan numarayı kaydederim ve bunu devre çizimiyle karşılaştırırım. İşaretleme net olmadığında sipariş vermeden önce panelin konumunu ve çevresindeki bileşenleri kontrol ederim. Fotoğraf tanımlamaya yardımcı olabilir ancak veri sayfasının yerini almamalıdır. İki diyot, farklı elektriksel sınırlara sahip olmasına rağmen neredeyse aynı görünebilir. ## Devre için diyot tipini seçin Doğru Yixin diyotu, devrenin ne yapması gerektiğine bağlıdır. ### Doğrultucu diyot Güç kaynaklarında, adaptörlerde, şarj cihazlarında ve genel kontrol devrelerinde akımın yönünü kontrol etmek için bir doğrultucu diyot kullanılır. Anahtarlama hızının zor olmadığı uygulamalarda iyi çalışabilir. ### Schottky diyot Bir Schottky diyotun ileri voltajı genellikle standart bir silikon doğrultucudan daha düşüktür. Bu, alçak gerilim devrelerindeki güç kaybını azaltabilir. Bazı ürün ailelerinde ödün genellikle daha yüksek bir ters kaçak akım ve daha düşük bir ters voltaj aralığıdır. Daha düşük bir ileri voltajın her zaman daha iyi olduğunu varsaymak yerine her iki değeri de kontrol ediyorum. ### Hızlı kurtarma diyotu Hızlı kurtarma diyotu, bazı güç dönüştürücüler ve motor sürücü bölümleri gibi daha yüksek frekanslarda anahtarlanan devrelere uygundur. Kurtarma davranışı, anahtarlama kaybını ve elektriksel gürültüyü etkiler. ### TVS diyotu Kısa voltaj dalgalanmalarını sınırlamak için bir TVS diyotu kullanılır. Normal bir doğrultucu diyotun yerini almaz. Çalışma mesafe voltajını, sıkıştırma voltajını, tepe darbe gücünü ve beklenen dalgalanma dalga biçimini kontrol ederek bunu seçiyorum. ### Zener diyotu Bir Zener diyotu voltaj referansı veya basit voltaj sınırlaması sağlayabilir. Hedef voltajın, test akımının, güç değerinin ve toleransın devreyle eşleşmesi gerekir. ## Ters voltajı yeterli marjla kontrol edin Genellikle VRRM veya VR olarak gösterilen ters tepe voltajı, diyotun belirtilen koşullar altında ne kadar ters voltajı kaldırabileceğini gösterir. 12 V'luk bir devre, diyotu her zaman yalnızca 12 V'a maruz bırakmaz. Endüktif yükler, transformatörler, uzun kablolar ve anahtarlama eylemi, kısa voltaj tepe noktaları oluşturabilir. Tam normal voltajda seçilen bir diyot, devre başladığında, durduğunda veya yükü değiştirdiğinde arızalanabilir. 24 V AC girişindeki bir köprü doğrultucu için tepe gerilimini tahmin ediyorum ve hat değişimi ve anahtarlama olayları için yer bırakıyorum. Aynı fikir, voltaj koşullarının hızla değişebildiği otomotiv ve motor devreleri için de geçerlidir. Derecelendirmeyi hedef çalışma noktası olarak ele almıyorum. Normal kullanımda ulaşılmaması gereken bir limit olarak kullanıyorum. ## Ortalama akımı ve dalgalanma akımını eşleştirin Bir diyot, belirtilen ileri akımı yalnızca belirli test koşulları altında taşıyabilir. Paket, sıcaklık, PCB bakır alanı, hava akışı ve görev döngüsü gerçek performansını etkiler. Şu değerleri kontrol ediyorum: - Ortalama ileri akım, IF veya IO - Tekrarlayan tepe ileri akım - Tekrarlanmayan dalgalanma akımı - Darbe süresi - Görev döngüsü - Kasa veya bağlantı sıcaklığı Bir güç kaynağı 2 A'lık sabit bir akım çekebilir ancak kapasitörler şarj olduğunda daha yüksek bir başlatma dalgalanması yaşayabilir. Bir köprü doğrultucu ayrıca bir DC hattındaki tek bir diyottan farklı bir akım düzenine sahiptir. Bir röle bobini için ortalama akım mütevazı olabilirken kapatma olayı ters voltaj yükselmesine neden olur. Koruma diyotu bobin akımını karşılamalı ve rölenin serbest bırakma süresi ihtiyaçlarına uygun olmalıdır. Basit bir geri dönüş diyotu, rölenin serbest bırakılmasını yavaşlatabilir ve bu da her kontrol sistemine uymayabilir. ## İleri gerilime ve ısıya bakın İleri gerilim, VF, güç kaybını etkiler. Basit bir tahmin şu şekildedir: Güç kaybı ≈ ileri gerilim × ileri akım Eğer bir diyotun ileri gerilimi 0,8 V ise ve 3 A taşıyorsa, diğer termal etkiler dikkate alınmadan önce tahmin edilen kayıp yaklaşık 2,4 W'tır. Bu miktarda ısının uygun bir pakete, PCB düzenine ve soğutma yoluna ihtiyacı vardır. Düşük voltajlı ekipmanlar için ileri voltaj, mevcut voltajın büyük bir kısmını alabilir. 5 V'luk bir devredeki 0,7 V'luk bir düşüş, 48 V'luk bir devredeki aynı düşüşten farklı bir etkiye sahiptir. İleri voltaj değerini devremin kullandığı akım seviyesinde karşılaştırıyorum. Çok düşük bir test akımında ölçülen değer normal çalışmayı temsil etmeyebilir. ## Anahtarlama hızını ve toparlanma davranışını göz önünde bulundurun Yüksek frekanslı bir dönüştürücüde diyot, ters akımı engellemekten fazlasını yapar. Ayrıca her anahtarlama döngüsü sırasında durumu değiştirir. Genellikle trr olarak listelenen ters toparlanma süresi, voltaj tersine döndükten sonra bir diyotun iletimi durdurmasının ne kadar sürdüğünü gösterir. Uzun bir iyileşme süresi, anahtarlama kaybını, ısıyı ve elektrik gürültüsünü artırabilir. Düşük frekanslı düzeltme için bu değerin çok az etkisi olabilir. Anahtarlamalı bir güç kaynağı, motor kontrol cihazı veya invertör için tüm tasarımı etkileyebilir. Yixin diyot modellerini karşılaştırırken şunları kontrol ederim: - Ters toparlanma süresi - Ters toparlanma akımı - Bağlantı kapasitansı - Çalışma frekansı - Anahtarlama sırasındaki voltaj ve akım Diyot, anahtarlama cihazı, geçit zamanlaması, transformatör ve susturucu ağı ile çalışmalıdır. Çevredeki devreyi kontrol etmeden bir parçayı değiştirmek yeni stres yaratabilir. ## Paketi ve pin düzenini onaylayın Paketin kartla veya soğutma yöntemiyle eşleşmemesi durumunda doğru elektrik değerine sahip bir diyot yine de kullanılamaz olabilir. Şunları doğrularım: - Paket adı - Gövde boyutları - Uç aralığı - Pim veya kutup işareti - Anot ve katot konumu - Montaj yöntemi - Tırnak veya kasa bağlantısı - Lehimleme sıcaklığı sınırları Yüzeye monte parçalar için önerilen arazi düzenini kontrol ediyorum. Eksenel veya saplamaya monteli parçalar için kablo yönünü ve mekanik boşluğu kontrol ederim. Polarite işaretleri ekstra özeni hak eder. Bir şerit genellikle katodu işaretler, ancak kart sembolü ve veri sayfası bunu doğrulamalıdır. Diyotun ters takılması, başlatmayı engelleyebilir veya diğer bileşenlere zarar verebilir. ## Termal verileri gözden geçirin Bir diyot bir deneme testini geçebilir ve birkaç saat çalıştıktan sonra başarısız olabilir. Isı yaygın bir nedendir. Yararlı termal veriler şunları içerir: - Maksimum bağlantı sıcaklığı - Bağlantı noktasından kasaya termal direnç - Bağlantı noktasından ortama termal direnç - Depolama sıcaklığı - Değer kaybı bilgisi Nominal akım, belirli bir kasa sıcaklığını veya özel bir PCB tasarımını varsayabilir. Sınırlı hava akışına sahip kompakt bir muhafaza, açık bir test tezgahına göre daha yüksek bir bağlantı sıcaklığı üretebilir. Yüklü bir test sırasında diyotun yakınındaki sıcaklığı kontrol ediyorum. Kızılötesi kamera yardımcı olabilir ancak parlak metal yüzeyler hatalı okumalar verebilir. Küçük bir termokupl veya düzeltilmiş yüzey okuması daha iyi rehberlik sağlar. ## Veri sayfası kalitesini ve test kayıtlarını kontrol edin Bir ürün sayfasında yalnızca voltaj, akım ve paket listelenebilir. Bu bilgi her tasarım için yeterli değildir. Tedarikçiden şunları rica ediyorum: - Güncel veri sayfası - Elektriksel karakteristik tablosu - Paket çizimi - Üretim tarihi veya parti bilgisi - Test raporu veya muayene kaydı - RoHS veya istenen diğer malzeme belgeleri - Kalite sistem bilgisi - Numune bulunabilirliği Belgeler, teklif edilen ürünle aynı model numarasını kullanmalıdır. Tedarikçinin benzer bir parça için dosya göndermesi durumunda onay öncesinde açıklama talep ediyorum. Bu, bir tasarımın testleri zaten geçtiği durumlarda önemlidir. Onaylanmamış bir yedek, işaret benzer görünse bile ileri voltajı, sızıntıyı, ısıyı veya anahtarlama davranışını değiştirebilir. ## Tedarikçiyi ve sipariş ayrıntılarını gözden geçirin Uygun bir bileşenin aynı zamanda güvenilir bir tedarik planına ihtiyacı vardır. Birim fiyattan fazlasını karşılaştırırım. Şunları kaydederim: - Minimum sipariş miktarı - Numune maliyeti - Üretim teslim süresi - Paketleme yöntemi - Yıllık kapasite - Mevcut stok - Garanti veya değiştirme koşulları - Sevkiyat belgeleri - İzlenebilirlik bilgileri Küçük bir onarım için birkaç numune yeterli olabilir. Üretim için daha büyük siparişler için planlanan aynı ürün grubundan numuneler talep ediyorum. Onaylanan model numarasını ve ambalaj etiketini satın alma dosyasında saklıyorum. Yazılı onay olmadan başka birini kabul etmekten kaçınırım. Bir yedek elektrikle çalışabilir ancak kartta, güvenlik testinde, termal tasarımda veya montaj sürecinde sorunlara neden olabilir. ## Basit bir uygulama kontrolü kullanın Bir Yixin diyotunu incelerken bu kısa işlemi kullanıyorum: 1. Devre voltajını ve akımını yazın. 2. Diyotun düzeltme, koruma, düzenleme veya yüksek frekanslı anahtarlama için olup olmadığını belirleyin. 3. Beklenen ters voltajı hesaplayın veya tahmin edin. 4. Sürekli akımı ve başlatma veya aşırı akım akımını kontrol edin. 5. İleri gerilim ve akımdan kaynaklanan ısıyı tahmin edin. 6. Devre daha yüksek frekansta çalıştığında anahtarlama verilerini karşılaştırın. 7. Paketi, polariteyi ve montaj alanını onaylayın. 8. Veri sayfasını ve tedarikçi belgelerini inceleyin. 9. Numuneleri normal yük ve anormal ancak beklenen koşullar altında test edin. 10. Onaylanan modeli ve test sonuçlarını kaydedin. Örneğin 24 V'luk bir motor kontrol panosu, bobin koruması için bir diyota ihtiyaç duyabilir. Akım değeri bobin akımını kapsamalı, ters voltaj değeri ise bobinin depolanan enerjisini ve devrenin anahtarlama koşullarını kapsamalıdır. Daha hızlı serbest bırakma gerekiyorsa, yalnızca akım derecesine göre seçim yapmak yerine standart bir geri dönüş diyotunu farklı bir koruma yöntemiyle karşılaştırabilirim. ## Yaygın satın alma hataları Bazı seçimler makul görünür ancak daha sonra sorun yaratır: - Yalnızca en yüksek akım numarasına göre seçim yapmak - Başlangıç dalgalanmasını göz ardı etmek - Yüksek frekanslı bir devrede yavaş bir diyot kullanmak - Normal doğrultucu olarak bir TVS diyotu seçmek - İleri voltajı sabit bir sayı olarak ele almak - Paketten ısıyı unutmak - Aynı paketin aynı pin düzenine sahip olduğunu varsaymak - Benzer bir modeli test etmeden kabul etmek - Eşleşen veri sayfası olmayan bir listeden satın almak - Numune onayından önce üretim miktarını sipariş etmek En iyi Yixin diyot en büyük derecelendirmeye veya en düşük teklif fiyatına sahip parça değildir. Elektriksel sınırları, termal davranışı, ambalajı, belgeleri ve besleme koşulları gerçek devreye uygun olan modeldir. Kararı veri sayfasından ve uygulamadan alıyorum, ardından örnekler ve çalışma testleri ile onaylıyorum. Bu yöntem, bir ürün başlığından seçim yapmaktan daha fazla özen gerektirir ancak istikrarlı tasarım ve tekrar satın alma için bana daha net bir temel sağlar.

Bir diyot tedarikçisi seçmek yalnızca parça numarasını daha düşük bir fiyatla karşılaştırmak anlamına gelmez. Diyotun devreme, çalışma koşullarıma, kalite ihtiyaçlarıma ve tedarik planıma uyup uymadığını bilmem gerekiyor. Yixin diyotları kullanmayı düşünüyorsam sipariş vermeden önce teknik detayları kontrol ederim. Tanıdık bir marka adı uygun bir veri sayfasının yerini alamaz. ## Devre gereksinimiyle başlayın Tedarikçiye bakmadan önce devreye bakarım. Gerekli diyot aşağıdakiler için kullanılabilir: - Güç kaynağında düzeltme - Ters polarite koruması - Gerilim kenetleme - Sinyal anahtarlama - Bir röle veya motor için serbest dönüş koruması - ESD veya aşırı gerilim koruması - Yüksek frekanslı güç dönüşümü Her kullanım, farklı elektriksel özellikler gerektirir. Sinyal anahtarlaması için tasarlanmış bir diyot, yüksek akımlı bir güç devresine uygun olmayabilir. Bir doğrultucu diyot, düşük frekanslı bir beslemede iyi çalışabilir ancak hızlı anahtarlama tasarımında çok fazla kayıp yaratabilir. Ana gereksinimleri yazardım: - Maksimum ters voltaj - Ortalama ileri akım - Tepe dalgalanma akımı - İleri voltaj - Geri toparlanma süresi - Kaçak akım - Çalışma sıcaklığı - Paket tipi - Montaj yöntemi Bu liste, yalnızca görünüme veya fiyata dayalı bir parça seçmekten kaçınmama yardımcı oluyor. ## Temel özellikleri kontrol edin İleri voltaj ısı kaybını etkiler. Basit bir tahmin şu şekildedir: Güç kaybı = İleri gerilim × Akım Bir diyotun ileri gerilimi 0,9 V ise ve 3 A taşıyorsa, iletim kaybı yaklaşık 2,7 W olur. Bu ısı için uygun bir PCB düzeni, bakır alan veya ısı dağıtma yöntemi gerekir. Ters voltaj da yeterli tasarım marjına ihtiyaç duyar. Normalde 40 V'ta çalışan bir devre, yük değişiklikleri veya anahtarlama olayları sırasında yine de daha yüksek voltaj oluşturabilir. Yalnızca normal devre voltajıyla eşleşen ters voltaj derecesine sahip bir diyot seçmezdim. Güç kaynaklarında aşırı akım dikkati hak ediyor. Bir kapasitör başlangıçta şarj olduğunda, diyot normal çalışma akımından çok daha yüksek bir kısa akım darbesine maruz kalabilir. Anahtarlama devrelerinde ters toparlanma süresi önemlidir. Yavaş bir diyot, yüksek anahtarlama frekansında kullanıldığında ekstra kayıplara, voltaj yükselmelerine ve elektromanyetik gürültüye neden olabilir. ## Veri sayfasını gerçek ürünle karşılaştırın Bir veri sayfası, bir ürün adından daha fazlasını göstermelidir. Şunları arardım: - Elektrik değerleri - Test koşulları - Karakteristik eğriler - Paket çizimleri - Pim konfigürasyonu - Sıcaklık sınırları - İşaretleme bilgileri - Önerilen saklama koşulları - İnceleme veya test ayrıntıları Test koşulları önemlidir. Düşük bir akımda ölçülen ileri voltaj değeri, devremde kullanılan akımdaki voltajı temsil etmeyebilir. Ayrıca teklifteki parça numarasının veri sayfası, etiket ve ambalaj bilgilerindeki parça numarasıyla eşleşip eşleşmediğini de kontrol ediyorum. Benzer görünümlü kodlar farklı voltaj değerlerine, paketlere veya iç yapılara sahip olabilir. ## Paketi ve PCB düzenini göz önünde bulundurun Bir diyot, kağıt üzerinde elektriksel değerini karşılayabilir ve küçük bir PCB üzerinde hala çok sıcak çalışabilir. Yüzeye monte parçalar için önerilen ped boyutunu ve bakır alanını kontrol ediyorum. Açık delikli parçalar için kablo aralığını, gövde boyutunu ve mevcut montaj alanını kontrol ediyorum. Termal direnç tasarımın bir parçasıdır. Paket ısıyı iyi bir şekilde salamazsa, sürekli çalışma sırasında bağlantı sıcaklığı yükselebilir. Nominal akım aynı zamanda montaj yöntemine ve ortam sıcaklığına da bağlı olabilir. Pratik bir örnek, 5 V'luk bir motor kontrol panosudur. Koruma diyotu, motor her kapatıldığında motorun akım darbesini taşıyabilir. Küçük bir sinyal diyotu, voltaj değerine göre uygun görünebilir ancak akım ve dalgalanma limitleri çok düşük olabilir. Uygun bir pakete sahip bir güç diyotu, devreye bu yükü kaldırabilecek daha fazla alan sağlar. ## Kalite kontrolü hakkında soru sorun Bir diyot tedarikçisiyle iletişime geçtiğimde genel iddialara güvenmek yerine net sorular sorarım. Yararlı sorular şunlardır: - Parçayı hangi fabrika üretiyor? - Ürün yeni ve kullanılmamış mı? - Sevkiyattan önce hangi muayene yapılır? - Tedarikçi parti bilgisi sağlayabilir mi? - Elektrik test kayıtları mevcut mu? - Ürün nasıl paketleniyor ve saklanıyor? - Test için numuneler temin edilebilir mi? - Uygun olmayan parçaların işlenmesi süreci nedir? Cevaplar spesifik olmalıdır. "Yüksek kalite" gibi muğlak bir ifade bana ürünün nasıl kontrol edildiğini anlatmıyor. Hassas uygulamalar için daha büyük bir satın alma işleminden önce numune testi talep edebilirim. İleri gerilimi, ters sızıntıyı ve temel termal davranışı ölçebiliyorum. Bu, tam bir yeterlilik sürecinin yerine geçmez ancak sipariş edilen parça ile tasarım gereksinimi arasındaki uyumsuzluğu ortaya çıkarabilir. ## Kullanılabilirliğini dikkatli bir şekilde kontrol edin Bir diyot prototip için uygun olabilir ancak düzenli üretim için kaynak bulmak zor olabilir. Şunları soracağım: - Mevcut paket seçenekleri - Standart sipariş miktarı - Üretim kapasitesi - Parti tutarlılığı - Teslim süresi tahminleri - Nakliye koşulları - Değiştirme seçenekleri Yalnızca tek bir teklife göre satın alma kararı vermekten kaçınırım. Parçanın PCB değişimi, ekstra ısı kontrolü veya tekrarlanan test gerektirmesi durumunda daha düşük bir birim fiyat toplam maliyeti düşürmeyebilir. Küçük bir onarım siparişi için standart stok yararlı olabilir. Uzun vadeli bir ürün için beklenen üretim programına uygun bir tedarik planına ihtiyacım var. ## Parçayı gerçek devrede test edin Deneysel test, diyotun çalışma şeklini yansıttığında daha kullanışlıdır. Şunları test ederim: 1. Beklenen akımda ileri voltaj 2. Sürekli çalışma sırasındaki sıcaklık 3. Başlatma sırasındaki davranış 4. Tasarım sınırı dahilinde ters voltaj gerilimi 5. Hızın önemli olduğu yerlerde anahtarlama dalga biçimi 6. Beklenen yük aralığı altında performans Hafif yükte soğuk kalan bir diyot, tam yükte ısınabilir. Tezgah kaynağında çalışan bir parça, bir motora, transformatöre veya endüktif yüke bağlandığında voltaj artışları gösterebilir. Sonucun veri sayfasıyla karşılaştırılabilmesi için test koşullarını kaydediyorum. Bu, ölçülen davranışın listelenen değerlerden farklı olması durumunda tedarikçi tartışmasını daha kesin hale getirir. ## Kaçınmaya çalıştığım yaygın hatalar Tek başına maksimum akım değerinden bir diyot seçmiyorum. Bu derecelendirme belirli bir sıcaklık ve montaj koşuluna bağlı olabilir. Aynı paketteki iki parçanın doğrudan değiştirildiğini varsaymıyorum. Pim düzeni, voltaj değeri, toparlanma süresi ve termal davranış farklı olabilir. Pille çalışan ürünlerde kaçak akımı göz ardı etmiyorum. Küçük bir sızıntı değeri, uzun süreli depolama sırasında düşük güçlü devreyi hala etkileyebilir. Bir ürün görselini teknik kanıt olarak değerlendirmiyorum. Veri sayfası ve numune incelemesi daha fazla değer taşır. Bir parçayı sırf mevcut olduğu için seçmiyorum. Diyotun devre testini geçememesi durumunda kısa vadeli bir besleme faydası yararlı değildir. Parça verileri, numune sonuçları, paket ayrıntıları ve tedarik bilgileri proje ihtiyaçlarımla eşleştiğinde Yixin diyotları incelemeye değer olabilir. Kararı net bir süreçle verirdim: Devre gereksinimini tanımlayın, veri sayfasını karşılaştırın, örnekleri test edin, kalite kayıtlarını inceleyin ve tedarik koşullarını onaylayın. Bu yaklaşım bana pratik bir cevap veriyor. Doğru soru sadece “Bu diyotu satın alabilir miyim?” değildir. "Bu diyot devremde doğru şekilde çalışıyor mu ve aynı spesifikasyonu güvenle sağlayabilir miyim?"

Yixin diyot satın almak yalnızca parça numarasını ve birim fiyatını kontrol etmekten ibaret değildir. Diyotun devremle eşleşip eşleşmediğini, tedarikçinin güvenilir belgeler sağlayıp sağlayamayacağını ve farklı üretim partilerinde aynı performansın korunup korunamayacağını bilmem gerekiyor. Bir diyot basit görünebilir, ancak küçük bir uyumsuzluk ısıya, voltaj kaybına, kararsız anahtarlamaya veya erken arızaya yol açabilir. En güvenli yaklaşım, sipariş vermeden önce elektrik verilerini okumaktır. ## Diyot tipini kontrol edin “Diyot” kelimesi birçok farklı parçayı kapsar. Bir Yixin diyot, düzeltme, anahtarlama, voltaj koruması, sinyal kontrolü veya güç dönüşümü için tasarlanabilir. Yaygın türleri şunlardır: - Schottky diyotlar - Hızlı kurtarma diyotları - Standart doğrultucu diyotlar - Zener diyotlar - TVS diyotlar - Köprü doğrultucular - Küçük sinyal anahtarlama diyotları - Işık yayan diyotlar Her türün farklı bir rolü vardır. Schottky diyot, düşük ileri voltajı nedeniyle düşük voltajlı bir güç kaynağına uygun olabilir. TVS diyotu bir koruma görevi görür ve doğrultucu diyotla aynı şekilde seçilmemelidir. Devre fonksiyonuyla başlıyorum. Soruyorum: - Diyot düzeltme için mi kullanılıyor? - Yüksek frekansta mı geçiş yapıyor? - Gerilim dalgalanmalarına karşı koruma sağlıyor mu? - Düşük ileri gerilime ihtiyaç var mı? - Parça sürekli akım taşıyacak mı? - Devre AC, DC veya darbe sinyalleriyle çalışıyor mu? Bu basit kontrol, bir parçanın yalnızca görünüme göre seçilmesi riskini azaltır. ## Temel elektriksel değerleri okuyun Parça numarası bana bir başlangıç ​​noktası veriyor, ancak veri sayfası doğru bir karar için gereken ayrıntıları sağlıyor. ### Ters voltaj Ters voltaj, diyotun ters yönde ne kadar voltaja dayanabileceğini gösterir. Yaygın etiketler arasında VRRM, VR veya tekrarlanan tepe ters voltajı bulunur. Bir diyotu yalnızca voltaj değeri normal devre voltajıyla eşleştiği için seçmiyorum. Anahtarlama, motorun başlatılması, transformatörün çalışması veya endüktif yük değişiklikleri sırasında voltaj yükselmeleri ortaya çıkabilir. Devre tasarımı, ölçülen koşullara ve uygulama ortamına bağlı olarak uygun bir marja ihtiyaç duyabilir. 60 V değerindeki bir diyot, normalde 60 V civarında çalışan bir devre için uygun olmayabilir. Gerçek seçim, tepe voltajına, anahtarlama davranışına, sıcaklığa ve koruma tasarımına bağlıdır. ### İleri akım İleri akım IF, IF(AV) veya başka bir benzer değer olarak listelenebilir. Anlamı test koşullarına bağlıdır. Derecelendirmenin aşağıdakiler için geçerli olup olmadığını kontrol ediyorum: - Sürekli akım - Tekrarlanan akım - Kısa darbeler - Belirli bir montaj yöntemi - Belirli bir durum sıcaklığı 3 A olarak işaretlenmiş bir diyot, her devrede sürekli olarak 3 A taşımayabilir. Isı giderme, PCB bakır alanı, hava akışı ve anahtarlama frekansı sonucu değiştirebilir. ### Aşırı akım Birçok doğrultucu uygulaması, bir kapasitör şarj olduğunda kısa bir akım dalgalanması oluşturur. Bu, güç adaptörlerinde, LED sürücülerinde, pil şarj cihazlarında ve endüstriyel kontrol ekipmanlarında meydana gelebilir. Genellikle IFSM olarak gösterilen dalgalanma değeri, diyotun bu olayı kaldırabileceğine karar vermemde bana yardımcı oluyor. Ayrıca yalnızca derecelendirmeye bakmak yerine beklenen dalgalanma süresini ve tekrarlanma oranını da kontrol ediyorum. ### İleri voltaj İleri voltaj güç kaybını etkiler. Diyot 2 A taşıyorsa ve 0,8 V düşerse, yaklaşık iletim kaybı: 2 A × 0,8 V = 1,6 W Bu ısının paketten ve PCB'den çıkması gerekir. Daha düşük bir ileri voltaj, iletim kaybını azaltabilir ancak parçanın ters sızıntısı, anahtarlama davranışı veya sıcaklık sınırları farklı olabilir. Tek bir sayıya göre seçim yapmak yerine tüm özellikleri karşılaştırırım. ### Ters toparlanma süresi Yüksek frekanslı devreler için, ters toparlanma süresi anahtarlama kaybını ve elektromanyetik gürültüyü etkileyebilir. Düşük frekanslı bir doğrultucuda iyi çalışan bir diyot, hızlı anahtarlamalı bir dönüştürücüde iyi performans göstermeyebilir. Trr'yi, depolanan şarjı, bağlantı kapasitansını ve veri sayfasında listelenen test koşullarını kontrol ediyorum. Değerler çalışma frekansına ve devre topolojisine uygun olmalıdır. ## Sıcaklık verilerini kontrol edin Sıcaklık, diyot performansını değiştirir. İleri gerilim, ters kaçak, akım kapasitesi ve anahtarlama davranışının tümü bağlantı sıcaklığı arttıkça hareket edebilir. Bir Yixin diyotu incelediğimde şunları ararım: - Çalışma bağlantı noktası sıcaklığı - Depolama sıcaklığı - Termal direnç - Değer kaybı eğrileri - Farklı sıcaklıklardaki elektriksel veriler - Paket sıcaklık sınırları Bir diyot, oda sıcaklığı testini geçebilir ve kapalı bir muhafaza içinde hala çok sıcak çalışabilir. Güç kaybını tahmin ediyorum ve bağlantı noktasından kasaya, PCB'ye, soğutucuya veya çevredeki havaya giden termal yolu kontrol ediyorum. Kompakt bir LED güç kaynağı için, kartın bakır alanı sınırlıysa, kabul edilebilir akım kapasitesine sahip bir diyot yine de çok fazla ısı oluşturabilir. Termokupl veya kızılötesi kamera ile yapılan termal test, tasarım daha büyük üretime geçmeden önce bunu ortaya çıkarabilir. ## Paketi ve kapladığı alanı onaylayın Paket seçimi montaj, soğutma, maliyet ve servis çalışmalarını etkiler. Tipik paketler şunları içerebilir: - Delikli eksenel paketler - DO-41 tarzı paketler - SMA ve SMB yüzeye montaj paketleri - SOD serisi paketleri - TO-220 tarzı güç paketleri - Köprü doğrultucu paketleri Tedarikçi çizimlerini PCB ayak izim ile karşılaştırırım. Uç aralığını, gövde boyutunu, kutup işaretlerini, ped boyutlarını, yükseklik sınırlarını ve lehimleme koşullarını kontrol ediyorum. Yanlış bir paket montaj sorunundan daha fazlasına neden olabilir. Daha küçük bir paket daha düşük ısı kapasitesine veya daha düşük bir akım değerine sahip olabilir. Daha büyük bir paket bir korumanın altına veya mahfazanın içine sığmayabilir. Polarite işaretlemesi de dikkat gerektirir. Katot bandı, pin düzeni ve paket çizimi montaj dosyasıyla eşleşmelidir. Yalnızca ürün fotoğrafına güvenmiyorum çünkü görsel açıları ve etiket konumları farklılık gösterebilir. ## İzlenebilir belge isteyin Sipariş vermeden önce parça seçimini destekleyen belgeler talep ediyorum. Yararlı dosyalar şunları içerebilir: - Veri sayfası - Ürün çizimi - Elektrik test koşulları - RoHS veya malzeme beyanı - Varsa kalite sertifikaları - Ambalaj spesifikasyonu - Lot veya tarih kodu bilgisi - Örnek test raporu - Değişiklik bildirimi politikası Belge, tam parça numarasını tanımlamalıdır. Birkaç versiyon benzer görünümü paylaştığında genel bir diyot kataloğu yeterli değildir. Ayrıca tedarik edilen ürünün belirtilen üreticiden mi, yetkili kanaldan mı yoksa başka bir kaynaktan mı geldiğini soruyorum. Açık cevaplar kaynak bulma riskini yönetmeme yardımcı oluyor. Test kayıtları ve spesifikasyonlar ilgili gerçekleri gösterebiliyorsa tedarikçinin kaliteyle ilgili geniş iddialarda bulunmasına gerek yoktur. ## Seri üretimden önce numuneleri test edin Numuneler, uygunluğu ve temel performansı kontrol etmeme yardımcı oluyor. Test planım uygulamaya göre değişir ancak şunları içerebilir: 1. Planlanan akımda ileri gerilim 2. Çalışma sıcaklığında ters sızıntı 3. Normal yük altında akım ve gerilim 4. Sürekli çalışma sırasında sıcaklık artışı 5. Dalgalanma veya darbe davranışı 6. Yüksek frekanslı devreler için anahtarlama performansı 7. İşletim sonrası görsel inceleme 8. Lehimleme ve mekanik uyum Test koşullarını kaydederim. İleri gerilim sonucunun, test akımı ve sıcaklığı olmadan çok az değeri vardır. Akü koruma kartı için sızıntı ve voltaj düşüşüne odaklanabilirim. Anahtarlamalı bir güç kaynağı için ters toparlanmaya, ısıya ve dalga biçimi davranışına daha fazla dikkat ediyorum. Bir şebeke redresörü için yalıtım, aşırı gerilim tepkisi, aralık ve güvenlik tasarımı, kalifiye bir mühendis tarafından dikkatli bir şekilde incelenmelidir. ## Fiyatı toplam maliyetle karşılaştırın Daha düşük bir teklif fiyatı her zaman proje maliyetini düşürmez. Ayrıca şunları da göz önünde bulunduruyorum: - Ekstra inceleme süresi - Zayıf lehimlenebilirliğin neden olduğu yeniden işleme - Isı yönetimi - Teslimat tutarlılığı - Minimum sipariş miktarı - Paketleme hasarı - Değiştirme teslim süresi - Test gereksinimleri - Ürün değiştirme kontrolü Daha az maliyetli olan ancak tekrarlanan arızalara neden olan bir diyot, üretim ve servis ekipleri üzerinde daha fazla baskı oluşturabilir. Tedarikçi net kayıtlar ve istikrarlı teknik destek sağladığında biraz daha yüksek birim maliyet makul olabilir. Karar, tek bir fiyat satırından değil, tüm proje maliyetinden alınmalıdır. ## Yaygın satın alma hatalarına dikkat edin Çoğu zaman sorun yaratan çeşitli alışkanlıklardan kaçınırım. Yalnızca akım değerine göre seçim yapma Gerilim, sıcaklık, dalgalanma, anahtarlama hızı ve montaj koşulları da önemlidir. Devreyi kontrol etmeden bir rakibin parça numarasını kopyalamak Benzer değerlere sahip iki diyotun sızıntısı, iyileşme süresi, paket limitleri veya test koşulları farklı olabilir. Benzer bir modelin veri sayfasını kullanma Parça numarasındaki küçük bir sonek, farklı bir voltajı, paketi veya performans derecesini belirtebilir. Termal testi atlamak Bir diyot, elektriksel değerini karşılayabilir ve yine de bitmiş üründe izin verilen sıcaklığı aşabilir. Belirsiz etiketlemeyi kabul etme Paket işaretlemesi, satın alma siparişi, veri sayfası ve gelen denetim kaydıyla eşleşmelidir. Numune onayından önce büyük miktarda sipariş vermek Küçük bir numune çalışması bana kaplama alanını, lehimleme sürecini, elektrik verilerini ve tedarikçinin yanıtını kontrol etme şansı veriyor. ## Pratik bir örnek Bir keresinde, akım sınırına yakın bir doğrultucu diyot kullanan küçük bir DC güç kartını incelemiştim. Tasarımcı parçayı yalnızca ortalama ileri akımı yük akımıyla karşılaştırarak seçmişti. Test sırasında diyot muhafazanın içinde gözle görülür derecede ısındı. Devre bir anda arızalanmadı. Sorun, uzun süreli çalışmanın ardından ortaya çıktı. Daha yakından yapılan bir inceleme, ileri voltaj kaybının beklenenden daha fazla ısı yarattığını ve PCB'nin ısı yayılımı için sınırlı alana sahip olduğunu gösterdi. Gözden geçirilen tasarımda daha uygun elektrik profiline sahip bir diyot kullanıldı ve cihazın etrafındaki bakır alan iyileştirildi. Ders basitti: akım değeri diyot seçiminin yalnızca bir kısmıdır. Paket, ileri voltaj, sıcaklık ve kart düzeni birlikte çalışır. ## Yixin diyot tedarikçisine gönderilecek sorular Açık bir tedarikçi mesajı zaman kazandırabilir. Şunları ekleyebilirim: - Tam parça numarası nedir? - Mevcut veri sayfasını ve paket çizimini sağlayabilir misiniz? - İleri gerilim ve kaçak için test koşulları nelerdir? - Parça hedef akımımda sürekli çalışmaya uygun mu? - Önerilen çalışma sıcaklığı aralığı nedir? - Değerlendirme için numune miktarları verebilir misiniz? - Üretim partileri nasıl belirleniyor? - Gönderiyle birlikte hangi belgeler veriliyor? - Ürün değişiklikleri nasıl iletiliyor? - Taşıma sırasında parçaları hangi ambalaj koruyor? Spesifik sorular genellikle genel bir "kaliteli" talebinden daha yararlı yanıtlar üretir. Yixin diyot seçimi devre fonksiyonuyla başlamalı ve örnek doğrulamayla bitmelidir. Derecelendirmeleri, termal koşulları, paketi, belgeleri ve tedarikçi kayıtlarını bağlantılı tek bir süreç olarak kontrol ediyorum. Bu bana, tanıdık bir isme, ürün fotoğrafına veya düşük fiyat teklifine güvenmek yerine, bir parçanın tasarıma uyup uymadığına karar verme konusunda daha net bir temel sağlıyor.

Yixin diyot seçimi ürün adıyla değil devreyle başlamalıdır. Bir diyot, voltajı ve akım değerleri yeterince yüksek göründüğü için uygun görünebilir, ancak devre yine de sıcak çalışabilir, yavaş geçiş yapabilir veya başlatma sırasında arızalanabilir. Bir parçayı seçmeden önce genellikle elektriksel stresi, anahtarlama davranışını, termal yolu, paketi ve tedarik belgelerini kontrol ederim. Bu yaklaşım, bir sorunu diğeriyle değiştirmekten kaçınmama yardımcı oluyor. Devre fonksiyonuyla başlayın Doğrultma için kullanılan bir diyotun, sinyal kontrolü veya voltaj koruması için kullanılandan farklı ihtiyaçları vardır. Güç kaynağı olarak bir doğrultucu diyota, Schottky diyota, köprü doğrultucuya veya hızlı kurtarma diyotuna ihtiyacım olabilir. Anahtarlamalı bir dönüştürücünün kısa bir ters toparlanma süresine ihtiyacı olabilir. Bir koruma devresi daha çok sıkıştırma voltajına ve dalgalanma yönetimine odaklanabilir. Yixin parçalarını karşılaştırmadan önce diyotun rolünü yazın: - AC'den DC'ye doğrultma - Bobin boyunca serbest dönüş - Ters polarite koruması - Anahtarlama kaynağında çıkış düzeltme - Sinyal algılama - Gerilim sıkıştırma - Akü veya solar devre izolasyonu Bu basit adım, ürün yelpazesini daraltır ve genel amaçlı bir diyotun yüksek frekanslı bir devrede kullanılmasını önler. Ters voltaj değerini kontrol edin Genellikle VRRM olarak gösterilen tekrarlayan tepe ters voltajı, devredeki en yüksek ters voltajla eşleşmelidir. 24 V DC sistem için normal koşullar altında 40 V diyot yeterli görünebilir. Endüktif yükler, kablo uzunluğu ve anahtarlama ani artışları gerçek voltajı yükseltebilir. Motorlu, röleli veya uzun kablolu bir tasarım daha büyük bir voltaj marjına ihtiyaç duyabilir. AC girişi için yalnızca RMS değerini kullanmak yerine tepe değerini hesaplayın. 120 V'luk bir AC hattı zirve noktasında yaklaşık 170 V'a ulaşır. 230 V AC hattı yaklaşık 325 V'a ulaşır. Diyot değerinin ayrıca devredeki dalgalanmaları ve doğrultucunun düzenini de hesaba katması gerekir. Sadece normal çalışma voltajına göre bir diyot seçmiyorum. Mümkün olduğunda ölçülen tepe voltajını kontrol ediyorum ve ardından bunu veri sayfası derecelendirmesiyle karşılaştırıyorum. İleri akımı eşleştirin IF(AV) veya IF olarak listelenen ortalama ileri akım, bana diyotun belirtilen test koşulları altında ne kadar akım taşıyabileceğini söyler. Bu koşullar önemlidir. 3 A değerindeki bir diyotun bu değere ulaşması için belirli bir soğutucu, PCB alanı, kasa sıcaklığı veya hava akışı gerekebilir. Kompakt bir muhafazada kullanılabilir akım daha düşük olabilir. Şu değerleri kontrol ediyorum: - Normal yük akımı - Tepe yük akımı - Görev döngüsü - Başlatma akımı - Kısa dalgalanma süresi - Ortam sıcaklığı - PCB bakır alanı - Soğutma yöntemi 2 A yük her zaman 2 A diyot gerektirmez. Devrede başlatma dalgalanmaları veya zayıf soğutma varsa voltajı, paketi ve termal verilerinin de tasarıma uyması koşuluyla daha fazla akım kapasitesine sahip bir parça seçebilirim. Dalgalanma akımına bakın Genellikle IFSM olarak işaretlenen, tekrarlanmayan tepe ileri dalgalanma akımı, diyotun kısa bir yüksek akım olayını nasıl ele aldığını gösterir. Güç adaptöründeki bir köprü doğrultucu, giriş kapasitörü boş olduğunda güçlü bir şarj darbesi alabilir. Uygun ortalama akım derecesine sahip bir diyot yine de tekrarlanan başlatma dalgalanmalarından zarar görebilir. Beklenen ani akımı IFSM değeriyle karşılaştırıyorum ve darbe genişliği ve döngü sayısı gibi test koşullarını gözden geçiriyorum. Değer, sürekli bir çalışma derecesi olarak değerlendirilmemelidir. İleri voltajı ve ısıyı göz önünde bulundurun İleri voltaj veya VF, verimliliği ve sıcaklığı etkiler. Güç kaybı şu şekilde tahmin edilebilir: Güç kaybı ≈ ileri gerilim × ileri akım Eğer bir diyotun ileri gerilimi 0,8 V ise ve 3 A taşıyorsa, yaklaşık iletim kaybı 2,4 W'tır. Küçük bir pakette bu ısı, bağlantı sıcaklığını hızlı bir şekilde yükseltebilir. Schottky diyotlar genellikle standart silikon redresörlerden daha düşük bir ileri voltaj sunar ve bu da iletim kaybını azaltmaya yardımcı olabilir. Ayrıca bazı ürün ailelerinde daha yüksek kaçak akıma ve daha düşük ters voltaj aralığına sahip olabilirler. VF'yi uygulamama yakın akım ve sıcaklıkta karşılaştırıyorum. Çok düşük bir test akımında ölçülen değer, normal çalışma sırasında görülen voltajı temsil etmeyebilir. Ters toparlanma süresini kontrol edin Yüksek frekanslı anahtarlama için ters toparlanma süresi veya trr, kayıpları, gürültüyü ve anahtar stresini etkileyebilir. Yavaş bir diyot, düşük frekanslı bir doğrultucuda çalışabilir ancak anahtarlamalı bir güç kaynağında sorun yaratabilir. Diyot ileri iletimden ters blokaj durumuna geçtiğinde, depolanan yük bir akım yükselmesine neden olabilir. Bu ani artış diyottaki ve anahtarlama transistöründeki ısıyı artırabilir. Şunları gözden geçiriyorum: - Ters toparlanma süresi - Ters toparlanma şarjı - Test akımı - Test sırasında kullanılan ters voltaj - Anahtarlama frekansı - Düzen ve parazitik endüktans Test koşulları amaçlanan devreye yakın olmalıdır. Test kurulumu olmayan bir trr numarası sınırlı rehberlik sağlar. Kaçak akımı inceleyin Ters kaçak akım, daha yüksek sıcaklıklarda ve pille çalışan ekipmanlarda daha anlamlı hale gelir. Şebeke güç kaynağında küçük bir kaçak akım önemli olmayabilir. Yedek pil, sensör devresi, ölçüm cihazı veya uzun süreli yedek üründe önemli olabilir. Sızıntı spesifikasyonunu beklenen ters voltaj ve sıcaklıkta kontrol ediyorum. Oda sıcaklığı verileri tek başına sıcak bir muhafaza içindeki davranışın tamamını göstermeyebilir. Paketi ve montaj yöntemini onaylayın Aynı elektriksel değer, paketler arasında farklı davranabilir. Açık delikli bir diyotun onarım sırasında soğutulması ve incelenmesi daha kolay olabilir. Yüzeye monte edilen bir parça pano alanından tasarruf sağlayabilir ve otomatik montajı destekleyebilir. Küçük bir paket, elektrik değeri uygun görünse bile sınırlı ısı transferine sahip olabilir. Bir Yixin diyot seçmeden önce şunları doğrularım: - Paket kodu - Pin konfigürasyonu - Polarite işareti - Uç aralığı - Ped düzeni - Gövde boyutu - Lehimleme profili - Isı dağıtım yolu Ayrıca paket çizimini PCB ayak izi ile karşılaştırırım. Uç aralığı veya kutup işaretlemesindeki küçük bir fark, montaj hatalarına neden olabilir. Sıcaklık derecelerini kontrol edin Bağlantı sıcaklık aralığı, diyotun çalışma ortamına uygun olup olmadığını tanımlamaya yardımcı olur. Bir transformatörün, motor sürücüsünün veya ısı emicinin yakınında kullanılan bir ürün, koruma sınıfının önerdiğinden daha yüksek bir yerel sıcaklıkla karşı karşıya kalabilir. Bağlantı sıcaklığını ortam sıcaklığından, termal dirençten ve güç kaybından tahmin ediyorum. Temel bir tahmin şu şekildedir: Bağlantı sıcaklığı ≈ ortam sıcaklığı + güç kaybı × termal direnç Gerçek hesaplama pakete ve montaj koşullarına bağlıdır, ancak bana yararlı bir tarama yöntemi sağlar. Tahmini bağlantı sıcaklığı belirlenen sınıra yakınsa farklı bir paket seçerim, termal yolu iyileştiririm veya elektriksel stresi azaltırım. Yixin veri sayfasını dikkatlice okuyun Bir ürün sayfası hızlı bir genel bakış sağlar. Veri sayfası devre seçimi için gerekli bilgileri sağlar. Şunları ararım: - Mutlak maksimum değerler - Elektriksel özellikler - Tipik eğriler - Termal direnç - Paket çizimi - İşaretleme bilgileri - Test koşulları - Depolama gereksinimleri - Kalite ve izlenebilirlik ayrıntıları Ayrıca teklifteki ürün kodunun veri sayfasındaki kodla eşleşip eşleşmediğini de kontrol ederim. Benzer adlar farklı voltaj değerlerini, paketlerini veya diyot yapılarını temsil edebilir. Belgeler eksik olduğunda tedarikçiden tam veri sayfasını, boyutlu çizimi, test raporunu ve numune tanımlamasını isterim. “3 A doğrultucu diyot” gibi geniş bir tanım kullanmak yerine, onaylanmış parça numarasını malzeme listesinde tutuyorum. Pratik bir karşılaştırma örneği kullanın 24 V motor kontrol kartı için bir diyot seçtiğimi düşünün. Motor durduğunda voltaj yükselmeleri yaratır. Diyotun yeterli ters voltaj marjına, uygun dalgalanma yönetimine ve ısıyı giderebilecek bir pakete ihtiyacı vardır. Anahtarlama hızı düşükse ve bobin akımı limitleri dahilindeyse standart bir doğrultucu çalışabilir. Kontrol devresi sık sık değişiyorsa hızlı diyot daha iyi bir seçim olabilir. Devrenin basit bir serbest dönüş yerine voltaj kelepçelemesi gerektirmesi durumunda bir TVS cihazına ihtiyaç duyulabilir. Bobin akımını ölçer, voltaj artışını bir osiloskopla gözlemler, anahtarlama frekansını kontrol eder ve diyotun ortalama kaybını hesaplardım. Daha sonra aynı test koşullarını kullanarak uygun Yixin parçalarını karşılaştırırdım. Bu işlem en yüksek akım sayısına sahip diyotun seçilmesinden daha güvenilirdir. Örnekleri üretimden önce kontrol edin Örnekleri bitmiş ürün için önemli olan koşullar altında test ediyorum: - Minimum ve maksimum giriş voltajı - Minimum ve maksimum yük - Başlatma ve kapatma - Yüksek ortam sıcaklığı - Tekrarlanan anahtarlama - Uzun çalışma süreleri - Dalgalanma veya geçici koşullar Test sırasında diyot kasası sıcaklığını, çıkış dalgalanmasını, anahtarlama dalga biçimini, giriş akımını ve yakındaki bileşen sıcaklığını izlerim. Kısa bir tezgah testini geçen bir parça, kapalı bir muhafaza içinde birkaç saat sonra farklı davranabilir. Ayrıca numunelerin işaretlenmesini ve paketlenmesini de inceliyorum. Parça numarası, parti bilgisi ve paketleme yöntemi satın alma belgeleriyle eşleşmelidir. Faydalı tedarikçi soruları sorun Açık bir talep, karşılıklı iletişimin azaltılmasına yardımcı olur. Normalde devre voltajını, beklenen akımı, anahtarlama frekansını, sıcaklık aralığını, paket tercihini ve yıllık miktarı sağlarım. Yixin tedarikçisine soruyorum: - Bu devre fonksiyonuna hangi diyot ailesi uyuyor? - VF ve trr için test koşulları nelerdir? - Seçilen paket için hangi termal veriler geçerlidir? - Parça gerekli işarete sahip mi? - Numuneler istenilen üretim kaynağından temin edilebiliyor mu? - Gelen denetim için hangi belgeler mevcut? - Aynı ayak izine sahip onaylanmış alternatifler var mı? Bir tedarikçinin önerisi faydalıdır ancak yine de elektrik verilerini kendi devre gereksinimlerime göre doğrularım. Doğru Yixin diyot, uygulamanın tamamına uyan diyottur: voltaj, akım, dalgalanma, ısı, anahtarlama hızı, sızıntı, paket, belgeler ve tedarik planı. Dikkatli bir seçim süreci tasarım aşamasında daha fazla zaman alabilir ancak kart değişikliklerini, termal sorunları ve daha sonra sahada sorun gidermeyi azaltabilir. Veri sayfasını başlangıç ​​noktası olarak kabul ediyorum, gerçek devre gerilimini ölçüyorum ve parçayı yalnızca numune testinden sonra onaylıyorum. Sorularınızı bekliyoruz: 12024022@qq.com/WhatsApp +8618966421899.

Robert W Erickson ve Dragan Maksimović — 2001 — Güç Elektroniğinin Temelleri Muhammad H Rashid — 2014 — Güç Elektroniği: Devreler, Cihazlar ve Uygulamalar Adel S Sedra ve Kenneth C Smith — 2020 — Mikroelektronik Devreler Uluslararası Elektroteknik Komisyonu — 2016 — IEC 60747-2: Yarı İletken Cihazlar: Doğrultucu Diyotlar Uluslararası Elektroteknik Komisyonu — 2010 — IEC 60747-3: Yarı İletken Cihazlar: Sinyal Diyotları John G Kassakian, Martin F Schlecht ve George C Verghese — 1991 — Güç Elektroniğinin Prensipleri
