Standart Doğrultucu Diyotlar Neden Arızalanır (Ve Bunu Nasıl Düzeltiriz)

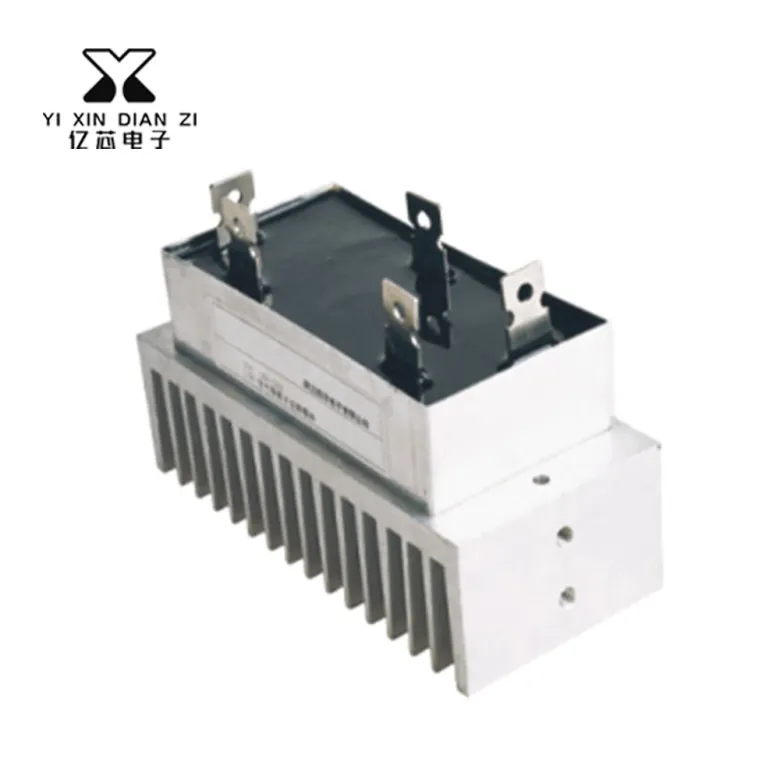

Standart bir doğrultucu diyot şematik olarak uygun görünse de bitmiş üründe yine de başarısız olabilir. Seçilen parça devre voltajıyla eşleştiğinde ancak aşırı akım, ısı seviyesi, anahtarlama hızı veya yük davranışıyla eşleşmediğinde bunun gerçekleştiğini gördüm. Arızalı bileşen olduğu için diyot sıklıkla suçlanır. Asıl neden başka bir yerde olabilir: büyük bir giriş kapasitörü, motor sargısı, zayıf PCB düzeni veya üretilen ısıyı taşıyamayan bir ısı yolu. ## 1. İleri akım, etikette belirtilenden daha yüksektir 1 A olarak derecelendirilen bir diyot, her devrede her zaman 1 A'yı desteklemez. Derecelendirme aşağıdaki gibi koşullara bağlıdır: - Ortam sıcaklığı - PCB bakır alanı - Kasa veya kablo uzunluğu - Görev döngüsü - Hava hareketi - Tekrarlanan veya tekrarlanmayan akım - İzin verilen bağlantı sıcaklığı Bir kapasitörü besleyen bir köprü doğrultucu, genel bir örnek verir. Yük ortalama 500 mA çekebilirken, kapasitör voltajı AC tepe değerinin altına düştüğünde diyot kısa şarj darbeleri iletir. Bu darbeler ortalama yük akımından çok daha yüksek olabilir. Diyot, ışık testi sırasında hayatta kalabilir ve tekrarlanan ısıtma sonrasında arızalanabilir. Kısa devre olmuş bir diyot yaygın bir sonuçtur. Bağlantı veya bağlantı teli termal hasara uğradığında açık bir diyot görünebilir. Yalnızca ortalama akım değerini kullanmak yerine gerçek akım dalga biçimini kontrol ediyorum. Bir akım probu veya küçük bir şönt direnç, diyotun dar, yüksek genlikli darbeler taşıyıp taşımadığını gösterebilir. ## 2. Güç kaybı çok fazla ısı yaratır İleri yönlü bir diyot, elektrik enerjisinin bir kısmını ısıya dönüştürür. Basit bir tahmin şu şekildedir: 'P ≈ VF × IF' İleri voltaj 1,0 V ve ortalama akım 2 A ise diyot yaklaşık 2 W ısı üretir. Bu miktar iyi soğutmalı büyük bir pakette kabul edilebilir. Kompakt bir kart üzerindeki küçük bir yüzeye montaj parçası için bu çok fazla olabilir. Bağlantı sıcaklığı şu şekilde tahmin edilebilir: 'Tj ≈ Ta + P × θJA' Burada, 'Ta' çevre sıcaklığıdır ve 'θJA' paket ve PCB aracılığıyla bağlantı noktasından çevredeki havaya giden termal yolu temsil eder. Bir diyot yalnızca iç bağlantı noktası çok daha sıcakken kasada sıcak hissedebilir. Bu yüzden paket verilerini, bakır alanını ve termal direnci birlikte inceliyorum. Isı paketi terk edemiyorsa, daha büyük bir akım değeri sorunu çözmez. Daha düşük voltajlı bir Schottky diyotu iletim kaybını azaltabilir, ancak ters sızıntı ve sıcaklık davranışı da tasarıma uygun olmalıdır. ## 3. Ters voltaj değeri aşıyor Bir diyot ters kutuplandığında, uygulanan voltajı bloke etmelidir. Ters gerilim nominal değerin üzerine çıkarsa kaçak artar ve bağlantı arızaya girebilir. Bir transformatöre bağlı bir redresör, aşağıdaki nedenlerden dolayı beklenen ikincil voltajı görebilir: - Transformatör regülasyonu - Şebeke değişimi - Yük kaldırma - Rezonans - Kablolama endüktansı - Anahtarlama ani artışları 24 V AC kaynağı etrafında tasarlanan bir devre, diyotu mutlaka yalnızca 24 V tepe noktasına maruz bırakmaz. Tepe voltajı RMS değerinden yüksektir ve geçici ani yükselmeler daha fazla strese neden olabilir. Beklenen en yüksek çalışma voltajını ve ölçülen geçici olayları göz önünde bulundurarak ters voltaj değerini seçiyorum. Kenar boşluğu yardımcı olur, ancak bir tasarımın yerine geçmek yerine hesaplanmış bir tasarımı desteklemelidir. Kısa devre yapan arızalı bir diyot, beslemeyi kesebilir, sigortayı attırabilir veya transformatöre zarar verebilir. Açık devreli arızalı bir diyot, köprü veya doğrultucu aşamasında eksik bir yarım döngü oluşturabilir. ## 4. Başlatma akımı bağlantı noktasına zarar verir Büyük bir kapasitör boş olduğunda kısa devreye benzer. Güç verildiğinde, redresör şarj olurken güçlü bir ani darbe verebilir. Bu olay, ürün her başlatıldığında gerçekleşebilir. Ortalama akım diyot değeri dahilinde kalabilir, ancak yinelenen darbe akımı diyotun dalgalanma kapasitesini aşabilir veya çok fazla ısı yaratabilir. Veri sayfasında şu değerleri inceliyorum: - Ortalama ileri akım - Tekrarlayan tepe ileri akım - Tekrarlanmayan dalgalanma akımı - Dalgalanma süresi - Darbe tekrarlama oranı - Maksimum bağlantı sıcaklığı Yumuşak başlatma devresi, ani akım sınırlayıcı, uygun bir sigorta veya kontrollü bir şarj yolu stresi azaltabilir. Daha büyük bir diyot yardımcı olabilir ancak kontrolsüz bir giriş dalgalanmasını gizlememelidir. ## 5. Diyot devre için çok yavaş Birçok standart doğrultucu diyot, hat frekansı doğrultması için tasarlanmıştır. 1N4007 gibi bir parça 50 Hz veya 60 Hz'lik bir beslemede iyi çalışabilir ancak hızlı anahtarlamalı diyotun genel bir alternatifi değildir. Ters toparlanma sırasında diyot, voltajın yönü değiştikten sonra kısa bir süre daha iletime devam eder. Yüksek frekanslı bir dönüştürücüde bu akım aşağıdakilere neden olabilir: - Gerilim ani yükselmeleri - Ekstra anahtarlama kaybı - Elektromanyetik gürültü - Yerel ısınma - Transistör veya kontrolör üzerinde stres 100 kHz dönüştürücüdeki bir diyotun uygun bir toparlanma süresi ve şarj spesifikasyonuna ihtiyacı vardır. Gerilim, akım, sızıntı ve sıcaklık sınırlarına bağlı olarak doğru seçim, hızlı toparlanan diyot, ultra hızlı diyot veya Schottky diyot olabilir. Yalnızca ileri akıma göre bir anahtarlama diyotu seçmiyorum. Ters kurtarma davranışı, devrenin test sırasında soğuyup çalışmadığına veya başarısız olup olmadığına karar verebilir. ## 6. Endüktif yükler voltaj artışlarına neden olur Motorlar, röleler, solenoidler, transformatörler ve uzun kablolar, enerjiyi manyetik alanlarda depolar. Akım hızla değiştiğinde o enerji başka bir yol arar. Röle bobininin yakınına yerleştirilen bir diyot, bobin kapatıldığında bobinin voltajını bastırabilir. Uygun bir bastırma yolu olmadığında ortaya çıkan ani artış diyotun ters değerini aşabilir veya başka bir bileşene zarar verebilir. Düzen de önemlidir. Bobinden uzağa bağlanan bir koruma diyotu, yük ile koruma yolu arasında geniş bir döngü alanı bırakabilir. Kablo endüktansı hala keskin bir yerel ani artış üretebilir. Bastırma bileşenini geçici kaynağın yakınına yerleştiriyorum ve kısa toprak bağlantısı olan bir osiloskopla voltajı doğruluyorum. Uzun bir osiloskop toprak ucu, sahte bir ani artış oluşturabilir veya gerçek dalga biçimini gizleyebilir. ## 7. Paralel diyotlar akımı her zaman eşit şekilde paylaşmazlar. Tasarımcılar bazen akım kapasitesini artırmak için iki diyotu paralel bağlarlar. İleri gerilimleri aynı olmayacaktır. Daha düşük ileri gerilime sahip diyot daha fazla akım alabilir, ısınabilir ve davranışı sıcaklıkla değiştikçe daha da büyük bir pay alabilir. Bu, akım dengesizliğine ve erken arızaya yol açabilir. Paralel çalışma gerekiyorsa üreticinin kılavuzunu kontrol ediyorum ve şunları göz önünde bulunduruyorum: - Uyumlu cihazlar - Küçük balast dirençleri - Ayrı termal yollar - Eşit PCB iz direnci - Her cihazdaki sıcaklık Tek bir diyot veya uygun şekilde derecelendirilmiş bir köprü daha öngörülebilir bir tasarım sağlayabilir. ## 8. Montaj sırasında parça hasar görmüş. Ürün elektrik testine ulaşmadan diyot arızalanabilir. Yaygın nedenler arasında şunlar yer alır: - Aşırı lehimleme ısısı - Sıcak demire uzun süre maruz kalma - Kablolarda mekanik stres - Yanlış polarite - Yakındaki yüzeye monte seramik parçaların çatlaması - ESD veya test ekipmanı arızaları - Paket gövdesinin yakınında sıkı bükülme Görünür gövde, iç bağlantı noktası hasar görse bile normal görünebilir. Devre izin verdiğinde diyotu montajdan sonra her iki kutupta da test ediyorum. Diyot testi okuması faydalıdır ancak yalnızca ısı veya yük altında ortaya çıkan bir arızayı ortaya çıkarmayabilir. Tekrarlanan bir üretim hatası için arızanın konumunu kartlar arasında karşılaştırırım. Aynı diyot dar bir izin, sıcak regülatörün veya konektörün yakınında arızalanırsa, düzen bunun nedeninin bir parçası olabilir. ## Pratik bir arıza kontrolü Arızalı bir doğrultucu diyotu araştırdığımda şu sırayı kullanırım: 1. Gücü kesin ve kapasitörleri güvenli bir şekilde boşaltın. 2. Diyotun parça numarasını, paketini, polaritesini ve devre konumunu kaydedin. 3. Bir multimetre ile diyotu her iki yönde de kontrol edin. 4. Yakındaki parçaları kısa devre, yanık izleri, çatlak lehim ve ters çevrilmiş bileşenler açısından inceleyin. 5. Hafif yük ve tam yük altında giriş voltajını ölçün. 6. Başlatma ve normal çalışma sırasında ileri akım dalga formunu yakalayın. 7. Diyot pinlerindeki ters voltaj dalga formunu yakalayın. 8. İletim kaybını ve bağlantı sıcaklığını tahmin edin. 9. Ölçülen değerleri diyotun tam veri sayfası derecelendirmeleriyle karşılaştırın. 10. Çalışma frekansını ve ters kurtarma özelliğini kontrol edin. Arızadan kısa süre sonra okuyan bir diyot, yukarı yöndeki bir transistör veya kapasitör tarafından hasar görmüş olabilir. Çevredeki devreyi kontrol etmeden değiştirmek başka bir arızaya yol açabilir. ## Basit bir örnek Bir keresinde genel amaçlı 1 A köprü doğrultucu kullanan düşük voltajlı bir kaynağı incelemiştim. Yük 700 mA olarak listelenmişti, dolayısıyla seçim ilk bakışta makul görünüyordu. Besleme ayrıca büyük bir rezervuar kapasitörünü de şarj etti. Başlangıçta köprü keskin bir ani darbe taşıyordu. Normal çalışma sırasında her diyot, 700 mA'lik düzgün bir akım yerine dar darbeler iletiyordu. Köprü muhafazanın içinde ısındı ve tekrarlanan güç çevrimlerinden sonra arızalandı. Onarım, başlatma akımının ölçülmesini, hafif yükte transformatör voltajının kontrol edilmesini, termal yolun iyileştirilmesini ve uygun dalgalanma ve termal değerlere sahip bir köprünün seçilmesini içeriyordu. Tasarım aynı zamanda bir giriş ani kontrol bileşeni de aldı. Sorun yalnızca ortalama yük akımının okunmasıyla çözülmedi. ## Bir yedek parçayı nasıl seçerim Yedek diyotu şu değerlerle karşılaştırırım: - Maksimum tekrarlayan ters voltaj - Ortalama ileri akım - Dalgalanma akımı - Gerçek akımda ileri voltaj - Ters toparlanma süresi ve şarj - Çalışma sıcaklığında sızıntı - Paket termal direnci - Montaj ve kaçak gereksinimleri - Beklenen servis sıcaklığı - Gerçek anahtarlama frekansı Değiştirme, devrenin elektriksel ve termal koşullarına uygun olmalıdır. Daha yüksek voltaj derecesine sahip bir diyotun ileri düşüşü daha yüksek olabilir. Daha düşük ileri kayıplı bir diyotta daha fazla sızıntı olabilir. Hızlı bir cihaz çevredeki devrede farklı gürültü veya voltaj davranışı yaratabilir. Arıza genellikle diyot ile uygulama arasındaki uyumsuzluktan kaynaklanır. Diyodu izole edilmiş iki terminalli bir bileşen olarak değil, tüm güç yolunun bir parçası olarak ele alıyorum. Akımı, voltajı, sıcaklığı ve anahtarlama davranışını ölçmek, hasarlı parçayı yalnızca görünüme veya yalnızca akım değerine göre değiştirmekten daha faydalı bir cevap verir.

Standart bir doğrultucu diyot seçtiğimde genellikle önce ters voltaj değerine ve ileri akım değerine bakarım. Bu sayılar önemlidir ancak parçanın tam davranışını göstermezler. Bir diyot gerekli akımı geçirebilir ve beklenen voltajı bloke ederken yine de ısı, anahtarlama kaybı, gürültü veya başlatma sorunları yaratabilir. Bu zayıf noktalar genellikle devrenin bir tezgah testinden güç kaynağına, motor kontrolörüne, akü şarj cihazına veya başka bir çalışma sistemine geçmesinden sonra ortaya çıkar. İleri gerilim düşüşü ısı yaratır Bir silikon doğrultucu diyotun iletilmeden önce ileri gerilime ihtiyacı vardır. Gerçek voltaj akıma, sıcaklığa ve seçilen parçaya göre değişse de ortak değer 0,7 V civarındadır. Kayıp basit bir formülle tahmin edilebilir: Güç kaybı = ileri gerilim × ileri akım Eğer bir diyot 0,9 V'luk bir düşüşle 5 A taşıyorsa, yaklaşık 4,5 W ısı üretir. Bir köprü doğrultucu her yarım döngüde iki iletken diyot kullanır, böylece toplam kayıp daha belirgin hale gelebilir. Bir keresinde 12 V'luk bir transformatörden sonra silikon köprü kullanan düşük voltajlı bir güç tasarımını incelemiştim. Devre kısa bir test sırasında çalıştı ancak muhafaza sürekli çalışma sırasında ısındı. Tasarımcı transformatörün değerine odaklandı ve gerçek yük akımındaki köprü kaybını kontrol etmedi. Schottky diyotu ileri düşüşü azaltabilir, ancak daha yüksek kaçak akım ve daha düşük bir ters voltaj değeri sağlayabilir. Seçim voltaja, akıma, sıcaklığa ve çalışma frekansına bağlıdır. Ters toparlanma, yüksek frekanslı devreleri bozabilir Standart bir PN doğrultucu diyot, voltajı yön değiştirdiği anda iletmeyi durdurmaz. Bağlantının içinde depolanan yük, diyot akımı tamamen bloke etmeden önce ayrılmalıdır. Bu gecikmeye ters toparlanma denir. 50 veya 60 Hz gibi düşük hat frekansında etki küçük olabilir. Anahtarlamalı bir güç kaynağında diyot saniyede binlerce veya milyonlarca kez anahtarlama yapabilir. Ters toparlanma daha sonra aşağıdakilere neden olabilir: - Kısa akım ani artışları - Ekstra anahtarlama kaybı - Devre boyunca çınlama - Elektromanyetik girişim - MOSFET veya transformatörde gerilim Yüksek akım değeriyle işaretlenmiş bir diyot, hızlı bir dönüştürücüde hala düşük performans gösterebilir. Mevcut derecelendirme, anahtarlama tepkisini değil, davranışının bir bölümünü açıklar. Anahtarlama devresi için bir diyot seçtiğimde, amaçlanan akımdaki ters toparlanma süresini, toparlanma şarjını, test koşullarını ve dalga biçimini kontrol ederim. Işık akımı altında ölçülen bir veri sayfası değeri, çalışma yükündeki sonuçla eşleşmeyebilir. Ters kaçak sıcaklıkla birlikte artar Bir doğrultucu diyot ters yöndeki akımı bloke eder ancak her küçük akımı engellemez. Ters sızıntı normalde oda sıcaklığında düşüktür. Diyot ısındıkça yükselebilir. Bu durum aşağıdaki durumlarda sorun yaratabilir: - Pille çalışan ekipmanlar - Yüksek empedanslı algılama devreleri - Kondansatör tutma devreleri - Hassas ölçüm sistemleri - Uzun süre kapalı kalması gereken devreler Küçük bir kaçak akım, bir güç doğrultucusunda önemli olmayabilir. Aylarca bağlı kalan bir pil monitöründe bu önemli olabilir. 25°C'de kabul edilebilir görünen bir tasarım aynı zamanda beklenen en yüksek sıcaklıkta da kontrol edilmelidir. Gerilim değeri bir çalışma marjına ihtiyaç duyar Bir redresördeki tepe ters gerilimi her zaman yazdırılan çıkış gerilimine eşit değildir. Transformatör toleransı, hat değişimi, endüktif ani yükselmeler ve kapasitör şarjı, diyot tarafından görülen voltajı artırabilir. Bir AC transformatörüne bağlanan bir köprü için diyot, AC tepe noktası ve yüklü çıkış kapasitörü ile ilgili olarak ters bir voltajla karşılaşabilir. Hesaplanan değere yakın bir değere sahip bir diyotta ani yükselmeler için çok az yer olabilir. Beklenen tepe voltajını hesaplamayı, normal değişimin etkilerini eklemeyi ve ardından devreyi bir osiloskop veya uygun bir probla kontrol etmeyi tercih ederim. Daha yüksek bir voltaj değeri kullanışlı bir alan sağlayabilir, ancak daha büyük bir paket, daha yüksek kapasitans veya farklı bir ileri düşüşle birlikte gelebilir. Aşırı akım sağlıklı görünen diyota zarar verebilir Bir kapasitör girişli güç kaynağı, çalışmaya başladığında büyük bir akım çekebilir. Kapasitör neredeyse boşalır ve kısa bir süre için kısa devre gibi görünebilir. Normal yük akımını idare eden bir diyot, çok daha yüksek bir ani akımla karşı karşıya kalabilir. Veri sayfası, genellikle IFSM olarak adlandırılan, tekrarlanmayan bir aşırı akım derecelendirmesini listeleyebilir. Bu değer, diyotun aynı dalgalanmayı sınırsızca tekrarlayabileceği anlamına gelmez. Sigorta davranışı, kaynak empedansı, transformatör direnci ve başlatma frekansının tümü sonucu etkiler. Yalnızca ortalama akıma güvenmek yerine başlangıç ​​dalga biçimini kontrol ediyorum. Yumuşak başlatma devresi, ani akım sınırlayıcısı, uygun bir sigorta veya farklı bir doğrultucu yapısı gerilimi azaltabilir. Paket sıcaklığı gerçek bağlantı sıcaklığını gizleyebilir Bir veri sayfasında yazdırılan sıcaklık genellikle bir test kurulumuna bağlıdır. Diyot belirli bir bakır alana, ısı emiciye veya baskılı devre kartına monte edilebilir. Az hava akışına sahip kompakt bir muhafaza, çok daha yüksek bir bağlantı sıcaklığı üretebilir. Bağlantı sıcaklığı şu şekilde tahmin edilebilir: Bağlantı sıcaklığı = ortam sıcaklığı + güç kaybı × termal direnç Örneğin, 25°C/W termal yolla birleştirilen 3 W kayıp, ortamın yaklaşık 75°C üzerine eklenir. 40°C ortam sıcaklığında bağlantı noktası 115°C'ye yaklaşabilir. Bakır alanına, hava akışına, yakındaki ısı kaynaklarına, lehim bağlantılarına ve muhafaza sıcaklığına bakıyorum. Dokunulduğunda sıcak hisseden bir diyot otomatik olarak güvensiz değildir ancak dokunma güvenilir bir sıcaklık ölçümü değildir. Diyot kapasitansı hızlı kenarları etkileyebilir Ters taraflı diyotun bağlantı kapasitansı vardır. Değer küçük olabilir ancak hızlı voltaj değişiklikleri bu kapasitans üzerinden akım üretebilir. Yüksek frekanslı devrelerde sonuç, ekstra kayıp, zil sesi veya istenmeyen eşleşmeyi içerebilir. Bu nokta, kompakt anahtarlamalı güç kaynaklarında ve keskin voltaj geçişlerine sahip devrelerde önemlidir. Ters geri kazanım spesifikasyonu ve kapasitans verileri birlikte okunmalıdır. Basit bir düşük frekans testi sorunu ortaya çıkarmayabilir. Daha iyi bir seçim süreci Doğrultucu diyotları karşılaştırdığımda şu noktaları gözden geçiririm: 1. Yalnızca nominal akımda değil, gerçek akımda ileri kaybı hesaplayın. 2. Hat değişiklikleri, başlatma ve anahtarlama olayları sırasında tepe ters voltajını kontrol edin. 3. Devre şebeke frekansının üzerinde çalıştığında ters toparlanma davranışını gözden geçirin. 4. Bağlantı sıcaklığını gerçek kart ve muhafaza koşullarıyla tahmin edin. 5. Tekrarlanan dalgalanma akımını ve başlatma davranışını kontrol edin. 6. Beklenen en yüksek sıcaklıktaki sızıntıyı inceleyin. 7. Düzeni, döngü alanını, engelleyici ağını ve termal yolu inceleyin. 8. Normal yük ve başlatma yükü altında gerilim ve akım dalga biçimlerini test edin. Standart doğrultucu diyotlar birçok düşük frekanslı güç devresi için kullanışlı olmaya devam etmektedir. Tasarımın düşük çıkış voltajı, yüksek akım, hızlı anahtarlama, yüksek sıcaklık veya sıkı gürültü gereksinimleri olduğunda sınırlarını görmek daha kolay hale gelir. Benim görüşüm basit: Bir diyot, paketin üzerindeki çekici bir numaraya göre değil, çalışma koşullarına göre seçilmelidir. Sağ kısım standart bir silikon diyot, bir Schottky diyot, bir ultra hızlı diyot veya bir aktif doğrultucu olabilir. Hangi seçeneğin uygun olduğuna devre karar verir.

Bir güç kaynağı için doğrultucu diyot seçtiğimde güvenilirliği yalnızca parça numarasına göre değerlendirmiyorum. Bir diyot temel bir testi geçebilir ve tekrarlanan ısıtma, voltaj dalgalanmaları, kötü lehimleme veya uygun olmayan devre tasarımından sonra hala başarısız olabilir. Yaklaşımım, diyotun bitmiş üründe karşılaşacağı koşullarla başlıyor. Mevcut dalga formunu, ters voltajı, anahtarlama hızını, sıcaklığı, soğutma yöntemini, PCB düzenini ve beklenen servis döngüsünü kontrol ediyorum. Bu bana daha az önlenebilir gerilimle çalışabilen bir diyota giden daha net bir yol sağlıyor. İlk kontrol mevcut derecelendirmedir. Doğrultucu diyot normal kullanım sırasında limitine yakın çalışmamalıdır. Ortalama ileri akım resmin yalnızca bir parçasıdır. Aşırı akım, ani akım, yük değişiklikleri ve kısa aşırı yük olayları da bağlantıyı etkiler. Örneğin bir güç adaptörü, giriş kapasitörü şarj olduğunda kısa bir ani akım çekebilir. Sabit akımı idare eden bir diyot, aşırı gerilim kapasitesi çok düşükse tekrarlanan başlatma olayları sırasında yine de hasar görebilir. Bu değerleri gözden geçiriyorum: - Ortalama ileri akım - Tekrarlayan tepe ileri akım - Tekrarlanmayan darbe akımı - Tepe ters voltaj - Çalışma akımında ileri voltaj - Bağlantı sıcaklık aralığı Devre gereksiz maliyet veya ısı yaratmadan pratik elektrik marjı bırakmalıdır. Yalnızca nominal yük değerine güvenmek yerine uygulamadaki gerçek dalga biçimini kullanıyorum. Ters voltaj başka bir yaygın arıza kaynağıdır. Bir doğrultucu diyot, basit bir DC hesaplamasında görülmeyen voltaj yükselmeleriyle karşı karşıya kalabilir. Transformatör kaçak endüktansı, motor yükleri, uzun kablolar ve anahtarlama cihazları kısa ters voltaj darbeleri oluşturabilir. Bu darbeler çalışma sırasında birçok kez tekrarlanabilir. Ters voltajı bir osiloskop ve uygun bir prob ile ölçüyorum. Bir direnç bölücü, durdurucu, kelepçe veya başka bir koruma ağı, devre keskin tepe noktaları ürettiğinde stresin azaltılmasına yardımcı olabilir. Diyot derecesi, ölçülen koşula ve gerekli tasarım marjına uygun olmalıdır. Daha yüksek bir voltaj değeri her sorunu çözmez. Bazı parçalarda daha yüksek ileri voltaj bulunur ve bu da güç kaybına neden olabilir. Seçimin her iki tarafını da karşılaştırıyorum: Güç kaybı ≈ ileri gerilim × ileri akım Akım yüksek olduğunda, ileri gerilimdeki küçük bir değişiklik paketin içindeki ısıyı artırabilir. Bu ısı bağlantıyı etkiler ve çalışma marjını azaltabilir. Sıcaklık kontrolünün diyot servis ömrü üzerinde doğrudan etkisi vardır. Bağlantı noktasından çevredeki havaya olan ısı yolunu hesaplıyorum. Paket, lehim bağlantısı, bakır alan, termal ped, soğutucu, hava akışı ve muhafazanın tümü bir rol oynamaktadır. Diyot yakınındaki sıcaklık genel oda sıcaklığından farklı olabilir, bu nedenle çalışma sırasında gerçek kartı ölçüyorum. Basit bir termal inceleme şunları içerir: - Ortam sıcaklığı - Diyot kasası veya kart sıcaklığı - Tahmini bağlantı sıcaklığı - PCB bakır alanı - Kullanıldığında soğutucu teması - Muhafaza içindeki hava akışı - Yakındaki sıcak bileşenlerden uzaklık Zayıf soğutma, akım kağıt üzerinde kabul edilebilir görünse bile birçok çalışma döngüsünden sonra diyotun arızalanmasına neden olabilir. Diyodu izole edilmiş bir bileşen olarak test etmek yerine tüm montajı beklenen en yüksek yük altında test etmeyi tercih ederim. Paket aynı zamanda güvenilirliği de etkiler. Eksenel, delikli ve yüzeye monte paketler farklı ısı yollarına ve mekanik sınırlara sahiptir. Büyük bir paket ısıyı iyi idare edebilir ancak daha fazla tahta alanına ihtiyaç duyar. Küçük bir paket düzene uyabilir ancak daha az termal kapasite sunar. Paketin aşağıdakilere uygun olup olmadığını kontrol ediyorum: - PCB ped tasarımı - Lehimleme işlemi - Beklenen titreşim - Montaj yönü - Mevcut soğutma alanı - Yüksek gerilim ve düşük gerilim düğümleri arasındaki mesafe Mekanik stres gövdeye, kablolara veya lehim bağlantılarına zarar verebilir. Ağır bir bileşenin yanına yerleştirilen diyot, taşıma veya titreşim sırasında ekstra kuvvete maruz kalabilir. Kurşun bükme ambalaj üreticisinin talimatlarına göre yapılmalı ve gövde montaj sırasında kaldıraç olarak kullanılmamalıdır. Üretim süreci de aynı düzeyde dikkat gerektirir. Aşırı lehimleme ısısı, uzun ısıtma süresi, düzensiz yeniden akış ve yanlış dalga lehim ayarları diyotu ve bağlantılarını etkileyebilir. Nem, kirlenme ve kötü depolama da bazı paketlerde sorun yaratabilir. Proses kontrollerini aşağıdakilere göre ayarlıyorum: - Depolama sıcaklığı ve nem - Nem yönetimi - Yeniden akış veya dalga lehim sıcaklığı - Lehimleme süresi - Kurşun oluşturma yöntemi - Görsel inceleme - Montaj sonrası elektriksel inceleme Bir diyot, montajdan önce elektriksel olarak sağlam olabilir ve zorlu bir lehimleme döngüsünden sonra arızalanabilir. Bu yüzden gelen test verilerini montaj sonrası sonuçlarla karşılaştırıyorum. Dalgalanmalara karşı koruma tasarımı iyileştirebilir. AC giriş aşamalarındaki doğrultucu diyotlar hat bozukluklarıyla karşılaşabilirken bobinler, röleler veya motorlarla kullanılan diyotlar endüktif enerjiyi görebilir. Bir sigorta, varistör, TVS cihazı, RC sönümleyici veya doğru yerleştirilmiş kapasitör, devre gerektirdiğinde gerilimi azaltabilir. Koruma kısmı arıza enerjisi ve tepki süresiyle eşleşmelidir. Diyottan uzağa yerleştirilen bir bileşen, diyot terminallerindeki voltajı kontrol edemeyebilir. Yüksek enerji yollarını kısa ve doğrudan tutarak PCB üzerindeki akım döngüsünü ve voltaj döngüsünü gözden geçiriyorum. Düzende sıklıkla gerçek bir tasarım sorunu ortaya çıkar. İki kart aynı diyotu ve aynı şemayı kullanabilir, ancak bir kart bakır yolunun dar olması veya dönüş yolunun daha uzun olması nedeniyle daha sıcak çalışır. Parça numarası tek başına elektrik ortamının tamamını açıklamaz. Test, ürünün nasıl kullanılacağını temsil etmelidir. Geliştirme sırasında çeşitli kontroller kullanıyorum: - Seçilen akımlarda ileri voltaj - Çalışma sıcaklığında ters sızıntı - Aşırı akım testi - Yüksek sıcaklıkta çalışma testleri - Sıcaklık döngüsü - Güç döngüsü - Gerektiğinde titreşim veya mekanik kontroller - Test sonrası görsel inceleme Güç döngüsü testi sırasında, diyot sıcaklığını ve zaman içindeki elektriksel davranışını kaydederim. İleri voltajda, kaçak akımda veya termal düzende bir değişiklik, tasarımın sahada kullanımdan önce gözden geçirilmesi gerektiğini gösterebilir. Ayrıca ürünün tamamını test ediyorum. Bir tezgah üzerinde iyi performans gösteren bir diyot, kapalı bir muhafaza içine yerleştirildikten veya farklı bir transformatöre bağlandıktan sonra ekstra stresle karşı karşıya kalabilir. Sistem düzeyinde testler bu koşulları ortaya çıkarır. Tedarikçi kontrolü istikrarlı sonuçları destekler. Tutarlı teknik belgeler, parti kayıtları, inceleme verileri ve değişiklik bildirimleri istiyorum. İzlenebilirlik, bir saha sorununu üretim partisine, montaj sürecine ve test geçmişine bağlamaya yardımcı olur. Gelen muayene şunları içerebilir: - İşaretleme ve paket kontrolü - Temel ileri gerilim testi - Ters sızıntı testi - Örnek aşırı akım testi - Lot ve tarih kodu incelemesi - Onaylanan spesifikasyonla karşılaştırma Düşük bir satın alma fiyatı, bir diyotun tam maliyetini göstermez. Yeniden çalışma, saha iadeleri, pano değişimi ve servis ziyaretleri ürün bütçesini etkileyebilir. Bileşen maliyetini termal tasarım, test çalışması ve beklenen çalışma koşullarıyla karşılaştırırım. En faydalı soru "Hangi diyot en yüksek dereceye sahiptir?" değildir. "Bu devreye, bu sıcaklık aralığına, bu montaj sürecine ve bu servis düzenine hangi diyot uyuyor?" diye soruyorum. Tasarım boyunca bu soruyu takip ettiğimde güvenilirlik bir etiketten ziyade bir süreç haline geliyor. Ölçülen koşullar arasından derecelendirmeyi seçiyorum, ısıyı kontrol ediyorum, anormal voltaja karşı koruyorum, paket limitlerine uyuyorum, montaj sürecini doğruluyorum ve bitmiş ürünü test ediyorum. Bu adımlar, tasarımın üretim için pratik kalmasını sağlarken önlenebilir diyot arızalarının azaltılmasına yardımcı olur.

Arızalı bir diyot, güç kaynağını durdurabilir, yakındaki parçalara zarar verebilir ve saatlerce süren sorun giderme çalışmalarına neden olabilir. Çoğu durumda arıza, düşük kaliteli bir bileşenle başlamaz. Diyot ve devre arasındaki uyumsuzlukla başlar. Ters voltaj, ısı, anahtarlama ani artışları, zayıf lehim bağlantıları ve yanlış kurulumla bağlantılı diyot sorunları gördüm. Küçük bir bileşen devre geriliminin büyük bir kısmını taşıyabilir, bu nedenle önlemenin tasarım sırasında başlaması ve testlerle devam etmesi gerekir. ### Elektriksel Stresi Kontrol Edin Bir diyot, devrenin normal voltajından daha fazlasını kaldırmalıdır. Bir parçayı seçmeden önce bu değerleri ölçün: - Maksimum ileri akım - Tepe ters voltaj - Tekrarlayan anahtarlama frekansı - Aşırı akım - Ters kurtarma davranışı - Beklenen ortam sıcaklığı Düşük frekanslı bir güç kaynağında kullanılan doğrultucu diyot, yüksek frekanslı bir anahtarlama devresine uygun olmayabilir. Gerilim, akım, sızıntı ve termal limitlere bağlı olarak hızlı diyot veya Schottky diyot daha uygun olabilir. Ölçülen devre değerleri ile diyot değerleri arasında pratik bir çalışma marjı bırakılmasını öneririm. Kesin marj uygulamaya, test verilerine ve güvenlik gereksinimlerine bağlıdır. Nominal limite yakın çalışan bir tasarım, giriş voltajı, yük veya sıcaklık değiştiğinde kararsız hale gelebilir. ### Gerilim Yükselmelerini Araştırın Gerilim yükselmeleri genellikle normal çalışma sırasında sorun ortaya çıkmadan önce diyot hasarına neden olur. Bunlar şunlardan gelebilir: - Transformatör kaçak endüktansı - Motor sargıları - Uzun devre izleri - Röle bobinleri - Ani yük değişiklikleri - Zayıf anahtarlama kontrolü Uygun bir probu olan bir osiloskop, standart bir multimetrenin kaçıracağı kısa ani yükselişleri ortaya çıkarabilir. Prob yerleşimi önemlidir. Uzun bir toprak ucu, sahte bir dalga biçimi oluşturabilir veya gerçek tepe noktasını gizleyebilir. Genellikle başlatma, kapatma, yük değişiklikleri ve arıza durumları sırasında diyot terminallerini kontrol ederim. Dalga biçimi tekrarlanan aşma gösteriyorsa devrenin bir susturucuya, kelepçeye, geçici bastırma cihazına veya revize edilmiş bir düzene ihtiyacı olabilir. Koruma ağı, tahmin yerine ölçülen dalga formlarından seçilmelidir. Yanlış tepkiye veya güç değerine sahip bir kelepçe, sorunu başka bir bileşene taşıyabilir. ### Isı Oluşmadan Önce Kontrol Edin Isı, birçok diyotun çalışma marjını azaltır. Bağlantı sıcaklığı arttıkça ileri gerilim, kaçak akım, anahtarlama davranışı ve güvenilirliğin tamamı değişebilir. Tüm termal yolu gözden geçirin: 1. İleri akımdan ve anahtarlama davranışından kaynaklanan diyot güç kaybını tahmin edin. 2. Paketin termal direncini kontrol edin. 3. Diyot çevresindeki PCB bakır alanını inceleyin. 4. Normal yük altında kasanın veya kartın sıcaklığını ölçün. 5. Devreyi beklenen en yüksek ortam sıcaklığında test edin. Kısa bir tezgah testi sırasında ısınan bir diyot, kapalı bir ürünün içinde çok daha sıcak çalışabilir. Hava akışı, yakındaki transformatörler, ısı emiciler ve muhafaza boyutu sonucu değiştirebilir. Sistem kararlı duruma geldikten sonra sıcaklığı ölçmeyi tercih ederim. Çalıştırmadan hemen sonra alınan hızlı bir okuma, en yüksek çalışma sıcaklığını göstermeyebilir. ### Montaj Yöntemi için Paketi Seçin Diyot değeri ve paket birlikte çalışmalıdır. Yüzeye monte diyot, otomatik montaja ve kompakt kartlara uygun olabilirken, açık delikli paket, daha yüksek akımlı bir tasarımda daha iyi mekanik destek veya ısı transferi sunabilir. Seçim akıma, darbe süresine, PCB alanına, montaj yöntemine ve servis koşullarına bağlıdır. Sipariş vermeden önce şu ayrıntıları kontrol edin: - Pim yönü - Polarite işareti - Uç aralığı - Lehim profili - Ped boyutu - Maksimum montaj sıcaklığı - Kurulum sırasında mekanik gerilim Bir polarite hatası, anında arızaya neden olabilir veya yalnızca yük bağlandığında ortaya çıkan bir arızaya neden olabilir. Güç verilmeden önce PCB üzerine net bir kutup işareti eklemenizi ve monte edilmiş kartı şematik olarak kontrol etmenizi öneririm. ### Ters Gerilime Karşı Koruma Ters gerilim, güç dönüşümünde ve endüktif yük devrelerinde diyot arızasının yaygın bir nedenidir. Bir köprü doğrultucu için, tam giriş döngüsü sırasında her bir diyottaki ters voltajı hesaplayın. Geri dönüş veya motor devresi için endüktif yük tarafından salınan enerjiyi dahil edin. Normal besleme voltajı tek başına gerçek ters gerilimi temsil etmeyebilir. Bir röle bobininde kullanılan diyotun da doğru polariteye ihtiyacı vardır. Koruma diyotu ters takılırsa, röleye enerji verildiğinde beslemede kısa devre yakını görülebilir. Bu hatayı prototip montajı sırasında kart işaretlemesinin belirsiz olduğu ve diyot gövdesinin küçük veya kötü konumlandırılmış bir bant taşıdığı durumlarda gördüm. Daha net bir serigrafi işareti ve basit bir süreklilik kontrolü arızayı önleyebilirdi. ### Anahtarlama Hızını Gözden Geçirin Bir diyot uygun bir voltaj ve akım değerine sahip olmasına rağmen hızlı bir anahtarlama devresinde yine de düşük performans gösterebilir. Ters toparlanma süresi, anahtarlama kaybını etkiler ve akımda ani artışlar yaratabilir. Yüksek frekanslı tasarımlarda bağlantı kapasitansı da önemli olabilir. Standart bir doğrultucu diyot 50 veya 60 Hz'de iyi çalışabilir ancak anahtarlama dönüştürücüsünde istenmeyen kayıplara neden olabilir. Diyotun elektriksel davranışını devre frekansı ve kontrol yöntemiyle karşılaştırın. Amaçlanan yük altında sıcaklığı, dalga biçimini ve verimliliği test edin. Bir parçayı yalnızca mevcut derecelendirmeye göre seçmeyin. ### PCB Düzeni Düzenini kontrol edin, şema doğru görünse bile düzen stresi artırabilir. Yüksek akım yollarını kısa ve geniş tutun. Diyotu, kendisine bağlı anahtarlama cihazının, transformatörün, yükün veya kapasitörün yakınına yerleştirin. Hızlı akım değişiklikleri taşıyan devrelerde gereksiz döngü alanını azaltın. Şunlara dikkat edin: - İz genişliği - Bakır kalınlığı - Dönüş yolu - Termal pedler - Sıcak bileşenlerden uzaklık - Yüksek gerilim düğümlerinin etrafındaki açıklık Uzun iz, direnç ve endüktans ekler. Bu, voltaj aşımını ve yerel ısınmayı artırabilir. Sonuç, temel bir testi geçen ancak ağır yük veya tekrarlanan anahtarlama döngüsü sırasında başarısız olan bir diyot olabilir. ### Normal Yükten Daha Fazlasını Test Edin Temel bir açılış testi, diyot güvenilirliği için yeterli değildir. Aşağıdakileri içeren bir test planı kullanıyorum: - Minimum ve maksimum giriş voltajı - Hafif, normal ve ağır yük - Başlatma ve kapatma döngüleri - Tekrarlanan yük değişiklikleri - Yüksek ortam sıcaklığı - Kısa süreli dalgalanma koşulları - Uzun süreli çalışma Amaç, bir bileşeni güvenli sınırlarının ötesine zorlamak değildir. Amaç, normal koşullar beklenen aralığın dışına çıktığında tasarımın nasıl davranacağını öğrenmektir. Diyot sıcaklığını, ileri gerilimi, ters gerilimi ve dalga biçimini kaydedin. Çeşitli test koşullarındaki küçük bir değişiklik, saha hatasına dönüşmeden önce tasarım marjı problemini ortaya çıkarabilir. ### Tedarik Zincirini Doğrulayın Doğru bir tasarım, satın alma ve gelen inceleme zayıfsa yine de tutarsız parçalardan zarar görebilir. Onaylanan parça numarasını, paket tipini, voltaj değerini, akım değerini ve üretici bilgilerini malzeme listesine bağlı tutun. Farklı işaretlere veya elektrik sınırlarına sahip benzer görünümlü parçalara dikkat edin. Gelen kontroller şunları içerebilir: - Paket ve işaretleme incelemesi - Polarite onayı - Numune elektrik testi - Parti izlenebilirliği - Depolama koşulunun gözden geçirilmesi Nem, ısı ve kötü kullanım, montajdan önce bazı bileşenleri etkileyebilir. Açık depolama kuralları önlenebilir hasarların azaltılmasına yardımcı olur. ### Pratik Bir Örnek Küçük bir motor kontrol cihazında birkaç haftalık kullanımın ardından diyot arızaları yaşanıyordu. Diyot normal akım testini geçti ve kart tezgahta doğru şekilde çalıştı. Dalga biçimi kontrolü, motor her durduğunda ters voltajda bir artış gösterdi. Ani yükseliş, motorun endüktif enerjisi ve PCB üzerindeki uzun dönüş yolu tarafından oluşturuldu. Ekip akım döngüsünü iyileştirdi, koruma cihazını anahtarlama yoluna yaklaştırdı ve daha uygun ters voltaj değerine sahip bir diyot seçti. Kart daha sonra farklı yüklerde tekrarlanan start-stop testlerinden geçti. Ders basitti: Diyot, basılan akım değerinin çok düşük olması nedeniyle arızalanmamıştı. Devre, onu ilk testin ölçemediği bir voltaj durumuna maruz bırakmıştı. ### Basit Bir İnceleme Rutini Bir diyot uygulamasını incelediğimde şunu sorarım: 1. Ölçülen en yüksek ters voltaj nedir? 2. Başlatma ve arıza giderme sırasında hangi akım akıyor? 3. Sabit çalışma sonrasında diyot ne kadar ısınır? 4. Anahtarlama hızı diyot tipiyle eşleşiyor mu? 5. PCB döngüsü mevcut dalga biçimi için yeterince kısa mı? 6. Montaj polarite veya lehimleme hatası yaratabilir mi? 7. Devre beklenen voltaj, yük ve sıcaklık aralığında test edildi mi? Bu sorular bileşen seçimini gerçek devre davranışıyla ilişkilendirir. Diyot güvenilirliği, parça PCB'ye ulaşmadan önce başlar. Gerilimi ölçün, cihazı anahtarlama koşullarıyla eşleştirin, ısıyı kontrol edin, mevcut yolu iyileştirin ve devreyi gerçekçi çalışma koşullarında test edin. Dikkatli bir tasarım incelemesi, üretim veya müşteri kullanımı sırasında ortaya çıkabilecek birçok arızayı önleyebilir.

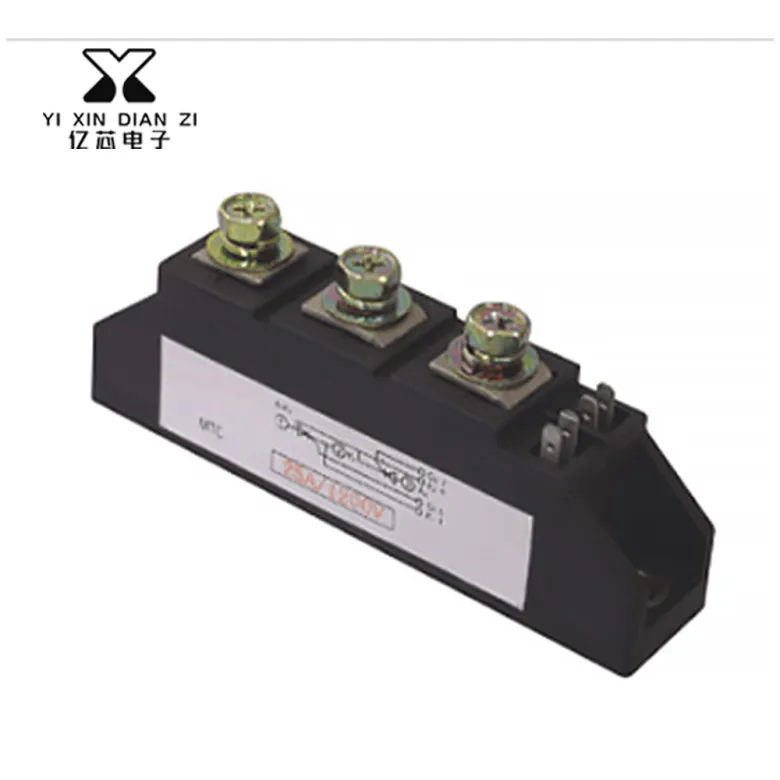

Doğrultucu diyot küçük bir parça gibi görünse de güç kaybı, ısı ve devre kararlılığı üzerinde doğrudan etkiye sahiptir. Bir güç kaynağını veya motor kontrol cihazını kontrol ettiğimde diyotu yalnızca boyutuna göre değerlendirmiyorum. Akım değerine, ters voltajına, ileri voltajına, iyileşme davranışına ve termal koşullarına bakıyorum. Uygun değere sahip bir diyot, bir devrenin çalışma yükünü daha az stresle karşılamasına yardımcı olabilir. Doğru seçim aynı zamanda diyottan geçen akımın neden olduğu aşırı ısınma riskini de azaltır. ### Doğrultucu diyotu daha güçlü yapan şey nedir? Daha güçlü bir doğrultucu diyot genellikle daha yüksek bir güvenli akım derecesine veya ters voltaj derecesine sahiptir. Bu, her devrenin mevcut en büyük parçaya ihtiyacı olduğu anlamına gelmez. Normalde şu değerleri kontrol ederim: - Ortalama ileri akım: Bu, diyotun normal çalışma sırasında ne kadar akım taşıyabileceğini gösterir. - İleri yöndeki tepe akımı: Motorlar, transformatörler ve kapasitörler, güç başlatıldığında kısa süreli bir akım artışı yaşayabilir. - Tekrarlayan tepe ters gerilimi: Diyot devredeki ters gerilimi bloke etmelidir. Düşük bir derecelendirme erken başarısızlığa yol açabilir. - İleri voltaj: Daha düşük bir ileri voltaj, özellikle düşük voltajlı devrelerde güç kaybını azaltabilir. - Ters toparlanma süresi: Hızlı anahtarlama devreleri, hızla kapanan bir diyot gerektirebilir. - Bağlantı sıcaklığı: Uygun bir akım değeri için yine de uygun soğutma ve kart düzeni gerekir. Basit bir düşük frekanslı doğrultucu için standart bir silikon diyot yeterli olabilir. Anahtarlamalı bir güç kaynağının hızlı kurtarma diyotuna veya Schottky diyotuna ihtiyacı olabilir. Devre tipi doğru seçeneğe karar verir. ### Diyot performansını nasıl karşılaştırırım? Görünüşe göre seçim yapmak yerine gerçek devre verileriyle başlarım. 1. Normal çalışma akımını ölçün. 2. Giriş voltajını ve olası voltaj yükselmelerini kontrol edin. 3. Motor, LED sürücüsü, transformatör veya akü şarj cihazı gibi yük türünü gözden geçirin. 4. Diyotun ileri gerilimini beklenen akımla karşılaştırın. 5. Güç kaybını şu temel formülle tahmin edin: Güç kaybı ≈ ileri gerilim × diyot akımı Örneğin, 3 A taşıyan 0,8 V ileri gerilime sahip bir diyot yaklaşık 2,4 W ısı üretebilir. Daha düşük voltaj seçeneği bu kaybı azaltabilir ancak diyotun hala yeterli ters voltaj ve aşırı akım kapasitesine ihtiyacı vardır. Ayrıca makul bir derecelendirme marjı bırakıyorum. Maksimum değerine yakın çalışan bir diyot daha fazla ısı üretebilir ve devreye ekstra basınç uygulayabilir. Nihai sonuç hava akışına, PCB bakır alanına, soğutucuya, ortam sıcaklığına ve görev döngüsüne bağlıdır. ### Pratik bir örnek Bir keresinde motor terminallerinin yakınında doğrultucu diyot kullanan 24 V'luk bir motor kontrol kartını incelemiştim. Diyot normal akımı geçti ancak tekrarlanan başlatmalar sırasında kart ısındı. Motor, çalışma akımından daha yüksek kısa akım darbeleri oluşturdu. Yedek diyotun daha yüksek bir aşırı akım değeri ve daha iyi ısı transferine uygun bir paketi vardı. Kurulumdan sonra teknisyen, yalnızca etikete güvenmek yerine tekrarlanan başlatmalar sırasında diyot sıcaklığını kontrol etti. Aynı test koşulları altında sıcaklık daha düşüktü ve motor kontrolörü nominal aralıkta çalışmaya devam etti. Bu sonuç en büyük diyotun seçilmesinden kaynaklanmadı. Bu, bileşenin motorun başlatma davranışına ve kartın soğutma tasarımına uygun hale getirilmesinden geldi. ### Daha iyi performans doğru eşleşmeyle başlar Daha güçlü bir doğrultucu diyot, elektriksel ve termal değerleri uygulamayla eşleştiğinde daha iyi devre performansını destekleyebilir. Daha büyük bir akım değeri tek başına kötü düzeni, yüksek voltaj yükselmelerini veya yetersiz soğutmayı çözmez. Bir diyot seçtiğimde veri sayfasını ölçülen devre koşullarıyla karşılaştırırım. Bu yaklaşım, mevcut test verilerinin ötesinde iddialarda bulunmadan ısının kontrol edilmesine, çalışma stabilitesinin iyileştirilmesine ve önlenebilir bileşen stresinin azaltılmasına yardımcı olur.

Doğrultucu diyot arızaları genellikle basit bir parça sorunu gibi görünür. Bir diyot kısa devre yapar, açılır veya aşırı ısınır; dolayısıyla değiştirilmesi doğal bir çözüm gibi görünür. Bu yaklaşımın, gerçek neden devrede kaldığında tekrarlanan arızalara yol açabileceğini buldum. Daha iyi bir onarım arıza modeliyle başlar. Bir doğrultucu diyot, aşırı akım, ters voltaj gerilimi, ısı, anahtarlama ani artışları, zayıf lehim bağlantıları veya yanlış yedek parça nedeniyle arızalanabilir. Hasarlı diyot genellikle sorunun kaynağı değil sonucudur. ## Arıza moduyla başlayın Yenisini seçmeden önce diyotun nasıl arızalandığını kontrol ediyorum. ### Kısa devre yapmış bir diyot Kısa devre yapmış bir diyot aşağıdakilere neden olabilir: - Sigortaların atması - Düşük DC çıkışı - Transformatörün ısınması - Yüksek giriş akımı - Yakındaki bileşenlerin hasar görmesi Diyot moduna ayarlanmış bir multimetre, durumun belirlenmesine yardımcı olabilir. Sağlıklı bir silikon diyot genellikle bir yönde ileri voltaj okuması gösterirken diğer yönde iletim göstermez. Kesin değer diyot tipine ve test akımına bağlıdır. Her iki yönde de kısa bir okuma, arızalı bir diyota işaret edebilir. Yakındaki parçalar sonucu etkileyebileceğinden test en az bir devre bağlantısı kaldırılarak tekrarlanmalıdır. ### Açık bir diyot Açık bir diyot aşağıdakilere neden olabilir: - DC çıkışı yok - Yüksek dalgalanma - Zayıf şarj performansı - Yalnızca hafif yük altında çalışan bir devre Görsel inceleme, çatlamış bir gövdeyi, yanmış kabloyu veya hasarlı lehim pedini ortaya çıkarabilir. Bazı diyot arızaları çok az görünür kanıt bıraktığından elektrik testi gerekli olmaya devam etmektedir. ### Çalışma sonrasında arızalanan bir diyot Bu model genellikle rastgele bir kusurdan ziyade strese işaret eder. Başka bir parçayı takmadan önce akıma, gerilime, sıcaklığa ve anahtarlama davranışına bakıyorum. ## Akım yolunu kontrol edin Yedek diyotun devrenin normal akımını ve tepe akımını karşılaması gerekir. Basit bir düşük frekanslı doğrultucu için şunları kontrol ederim: - Ortalama ileri akım - Tekrarlanan tepe ileri akım - Başlatma sırasında aşırı akım - Yük değişiklikleri - Transformatör çıkışı - Diyottan ısı transferi Bir güç kaynağı, kapasitör şarj olduğunda kısa bir dalgalanma çekebilir. Düzenli yüke dayanabilen bir diyot, tekrarlanan başlatma olayları sırasında yine de arızalanabilir. İki diyotlu bir tasarım aynı zamanda bir köprü doğrultucudan farklı akım yolları da oluşturabilir. Yalnızca işaretlemeye güvenmek yerine devre düzenini diyot veri sayfasıyla karşılaştırıyorum. ## Ters voltaj stresini kontrol edin Bir doğrultucu diyotun ters yarım döngü sırasında voltajı bloke etmesi gerekir. Gerekli ters voltaj değeri yalnızca ölçülen çıkış voltajına değil, devreye de bağlıdır. Şunları gözden geçiriyorum: - Ters tepe voltajı - Trafo toleransı - Giriş voltajı değişimi - İndüktörlerde depolanan enerji - Anahtarlamanın aşılması - Söndürücü veya kelepçe performansı Şebekeye bağlı ekipmanlar için, bir diyot üzerindeki voltaj, geçici durumlar sırasında beklenen değerin üzerine çıkabilir. Normal çalışma voltajına yakın görünen bir değere sahip bir diyotun tasarım marjı çok az olabilir. Devre beklenen en yüksek giriş koşulu altında değerlendirilmelidir. Uygun bir derecelendirmenin diyot tipine ve uygulamasına da uyması gerekir. ## Isıya bağlı hasarı arayın Isı, tekrarlanan redresör arızalarının yaygın bir nedenidir. Diyotun güç kaybı ileri voltajından ve akımından kaynaklanır. Kaba bir tahmin şu şekildedir: 'Güç kaybı ≈ ileri voltaj × ortalama akım' Gerçek sonuç, dalga biçimine, bağlantı sıcaklığına, anahtarlama hızına ve veri sayfası koşullarına bağlıdır. İnceliyorum: - Isı emici boyutu - Termal bileşik - Montaj basıncı - Hava akışı - PCB bakır alanı - Sıcak bileşenlerden uzaklık - Muhafaza sıcaklığı Bir transformatöre veya güç direncine yakın monte edilen bir diyot, beklenenden daha yüksek bir sıcaklıkta çalışabilir. Bir onarım tezgah üzerinde çalışabilir ve bitmiş mahfazanın içinde başarısız olabilir. Test sırasında diyot gövdesi dokunulamayacak kadar ısınırsa dururum ve sıcaklığı uygun bir aletle ölçerim. Yüzey sıcaklığı bağlantı sıcaklığına eşit değildir ancak artan bir termal sorunu ortaya çıkarabilir. ## Anahtarlama hızını kontrol edin Yavaş bir diyot, düşük frekanslı bir doğrultucuda çalışabilir ancak yüksek frekanslı bir dönüştürücüde düşük performans gösterebilir. Anahtarlama devreleri için şunları karşılaştırırım: - Ters toparlanma süresi - Ters toparlanma akımı - İleri düşüş - Bağlantı kapasitansı - Çalışma frekansı Standart bir doğrultucu diyot, hızlı veya ultra hızlı bir diyotun yerine her zaman uygun bir yedek olmayabilir. Yanlış cihaz, anahtarlama kaybını arttırabilir ve transistör, transformatör veya diyotun kendisinde voltaj artışlarına neden olabilir. Ayrıca geçit sürücüsünü, durdurma ağını ve PCB iz uzunluğunu da inceliyorum. Temel bir multimetrede kısa bir artış görünmeyebilir. Uygun prob düzenine sahip bir osiloskop, dalga formunun daha kullanışlı bir görünümünü sağlar. ## Parça özelliklerini kontrol edin Paket ve voltaj işaretinin eşleştirilmesi yeterli değildir. Yenisini seçmeden önce şunları karşılaştırırım: - Diyot tipi - Ters voltaj değeri - Ortalama ileri akım - Aşırı gerilim değeri - Ters kurtarma davranışı - İleri voltaj aralığı - Termal sınırlar - Paket ve montaj yöntemi - Üretici test koşulları Benzer etiketlere sahip iki parça, yük altında farklı davranabilir. Üreticinin veri sayfasını kullanıyorum ve devrenin gerçek çalışma koşullarını doğruluyorum. Daha yüksek dereceli bir parça devreye uyabilir, ancak aynı zamanda daha yüksek bir ileri düşüşe, farklı kurtarma davranışına veya farklı termal ihtiyaçlara da sahip olabilir. Değiştirme, yalnızca daha büyük bir sayı taşımak yerine tasarıma uygun olmalıdır. ## Diyotun etrafındaki parçaları inceleyin Arızalı diyot başka bir bileşenden etkilenmiş olabilir. Şunları test ediyorum: - Köprü doğrultucu bölümleri - Filtre kapasitörleri - Trafo sargıları - MOSFET'ler veya anahtarlama transistörleri - Başlatma yolundaki dirençler - Söndürücüler ve kelepçeler - Sigortalar ve akım algılama parçaları - PCB yolları ve lehim bağlantıları Kurutulmuş bir filtre kapasitörü dalgalanma akımını artırabilir. Hasarlı bir snubber, diyotu tekrarlanan voltaj yükselmelerine maruz bırakabilir. Gevşek bir lehim bağlantısı, yerel ısınmaya ve aralıklı çalışmaya neden olabilir. Yaygın bir servis durumu, değiştirildikten kısa bir süre sonra arızalanan bir köprü diyotunu içerir. Daha sonra yapılan testler, filtre kapasitörünün yüksek eşdeğer seri dirence sahip olduğunu gösterir. Yeni diyot daha sert bir şarj darbesi taşıyor ve tekrar ısınıyor. Yalnızca diyotun değiştirilmesi, üzerine yerleştirilen yükü gidermez. ## Kontrollü bir test kullanın Diyot değişiminden hemen sonra tam güç uygulamaktan kaçınırım. Daha güvenli bir test dizisi şunları içerir: 1. DC çıkışındaki kısa devreleri kontrol edin. 2. Diyot yönünü ve polaritesini doğrulayın. 3. Onarılan lehim bağlantılarını inceleyin. 4. Devre izin verdiğinde akım sınırlı bir kaynak kullanın. 5. Üniteye normal yükü olmadan güç verin. 6. Giriş akımını ve DC çıkışını ölçün. 7. Yükü küçük adımlarla ekleyin. 8. Diyot sıcaklığını ve çıkış dalgalanmasını izleyin. 9. Devre yüksek frekansta anahtarlanırsa dalga biçimini inceleyin. Bir seri lamba sınırlayıcı, bazı çevrimdışı ekipmanlarda yardımcı olabilir ancak uygun izolasyon ve güvenli ölçüm uygulamasının yerini tutmaz. Şebeke devreleri uygun aletler, koruyucu ekipman ve uygun bir çalışma prosedürü gerektirir. ## Gerektiğinde tasarımı geliştirin Tekrarlanan bir diyot arızası, başka bir parça numarası yerine devre değişikliği gerektirebilir. Olası tasarım eylemleri şunları içerir: - Uygun bir ısı emici eklemek - Hava akışını iyileştirmek - Diyot etrafındaki PCB bakırını artırmak - Bir susturucu veya kelepçe eklemek - Uygun kurtarma davranışına sahip bir diyot seçmek - Başlatma dalgalanmasını azaltmak - Aşınmış bir filtre kapasitörünü değiştirmek - Diyotu bir ısı kaynağından ayırmak - Transformatörün ve yük değerlerinin gözden geçirilmesi Doğru değişiklik, ölçülen kanıtlara bağlıdır. Dalga biçimini kontrol etmeden parça eklemek yeni bir sorun yaratabilir veya orijinal sorunu gizleyebilir. Tercih ettiğim onarım yöntemi basit: arıza modunu tanımlayın, gerilimi ölçün, değişimi doğrulayın ve devrenin tamamını test edin. Bir doğrultucu diyot, yalıtılmış bir bileşen olarak değil, güç yolunun bir parçası olarak ele alınmalıdır. Bu görünüm onarımları daha güvenilir hale getirir ve aynı arızanın tekrarlanmasını önlemeye yardımcı olur. Bize Chen Yonghu'dan ulaşın: 12024022@qq.com/WhatsApp +8618966421899.

1. John G. Kassakian, 2000, Güç Elektroniğinin İlkeleri 2. Robert W. Erickson ve Dragan Maksimović, 2020, Güç Elektroniğinin Temelleri 3. Mark J. Balch, 2012, Tam Dijital Tasarım: Dijital Elektronik ve Bilgisayar Sistemi Mimarisi İçin Kapsamlı Bir Kılavuz 4. Vishay Interteknoloji, 2023, Genel Yarı İletken Doğrultucu Diodes Teknik Kılavuzu 5. onsemi, 2022, Doğrultucu Diyotlar ve Kurtarma Özellikleri Uygulama Kılavuzu 6. Texas Instruments, 2021, Güç Kaynağını Yönetme Ani Akım ve Geçici Koruma
